Геотекстиль Typar ®SF

Typar®SF (Тайпар СФ) — это тонкий, термически скрепленный, водопроницаемый нетканый геотекстиль, изготовленный из 100% полипропиленовых бесконечных волокон производства концерна DuPont Люксембург. Материал запроектирован таким образом, что объединяет высокий начальный модуль (упругость), оптимальное удлинение (как правило 50%) и большую однородность, что дает материалу необычайную работоспособность, сопротивлемость повреждениям и отличные фильтрационные способности.

Уникальная технология производства геотекстиля Typar®SF разработана и запатентирована всемирно известным концерном DuPont, который подарил миру такие изобретения как нейлон, тефлон, кевлар, стекла «триплекс» и многое другое.

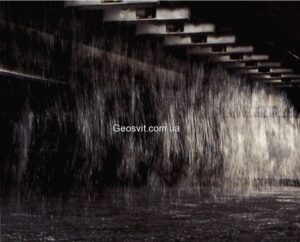

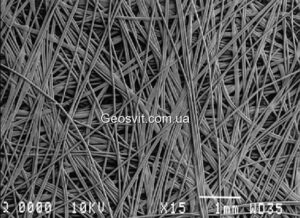

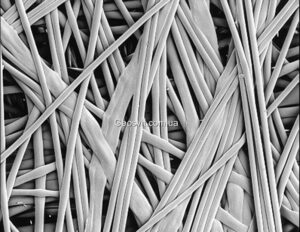

 Процес производства геотекстиля и вид волокон материала под микроскопом - фото 1   Процес производства геотекстиля и вид волокон материала под микроскопом - фото 2    Процес производства геотекстиля и вид волокон материала под микроскопом - фото 3

Процес производства геотекстиля и вид волокон материала под микроскопом

Typar®SF (Тайпар СФ) – это изотропный уникальный материал, который обладает абсолютно одинаковыми физико-механическими характеристиками во всех направлениях. Поскольку материал изготовлен из 100%-го полипропилена, он противостоит гниению, не поддается действию большого спектра химических соединений, а так же отлично работает в щелочной среде.

Typar® SF — изготавливается c очень высоким уровнем однородности, с помощью беспрерывного контроля за процессом изготовления, отслеживания с помощью β-лучей и ультразвука. В процессе производства к материалу добавляются специальные стабилизаторы, которые повышают долговечность геотекстиля Typar®SF.

Благодаря своим уникальным характеристикам геотекстиль может в конструкциях выполнять функции укрепления (стабилизации), разделения разнофракционных материалов, фильтрации и защиты.

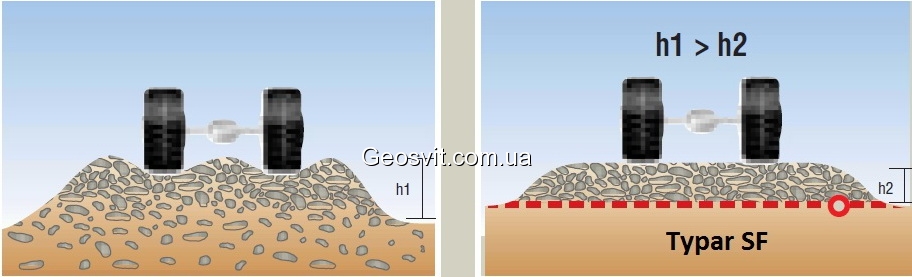

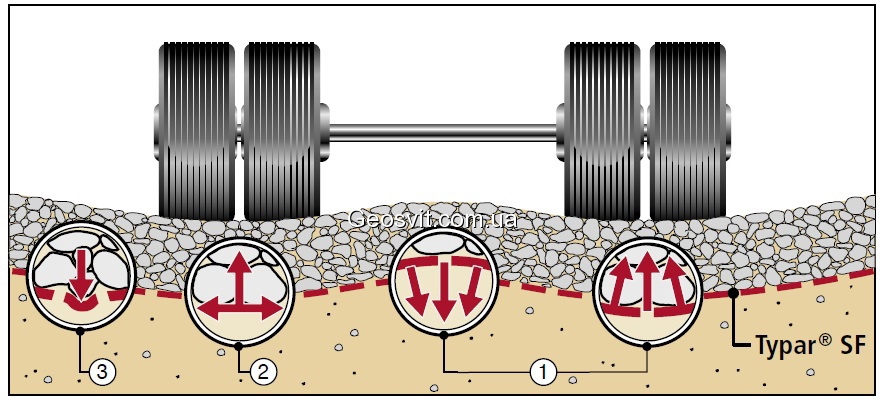

При стабилизации на геотекстиль через вышележащий слой передаются напряжения растяжения от прилагаемой внешней нагрузки, а геотекстиль их воспринимает и перераспределяет  на большую площадь. Таким образом это улучшает условия работы грунта основания (повышает его несущую способность).

Использование геотекстиля TyparSF для стабилизации и усиления - фото 1    Использование геотекстиля TyparSF для стабилизации и усиления - фото 2

Использование геотекстиля TyparSF для стабилизации и усиления

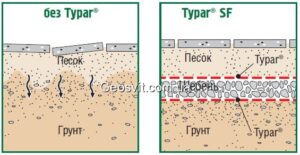

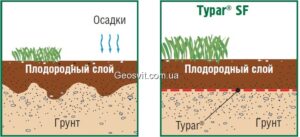

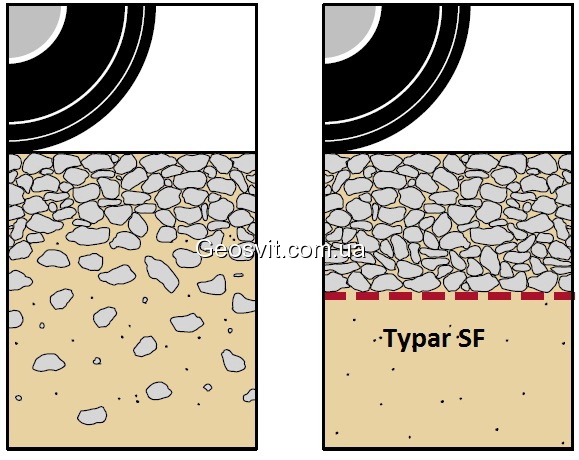

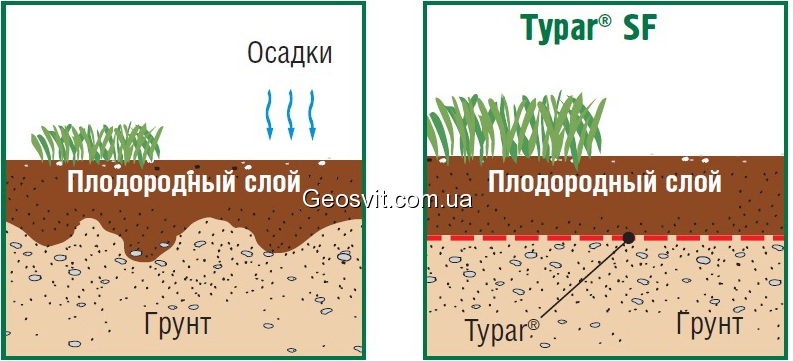

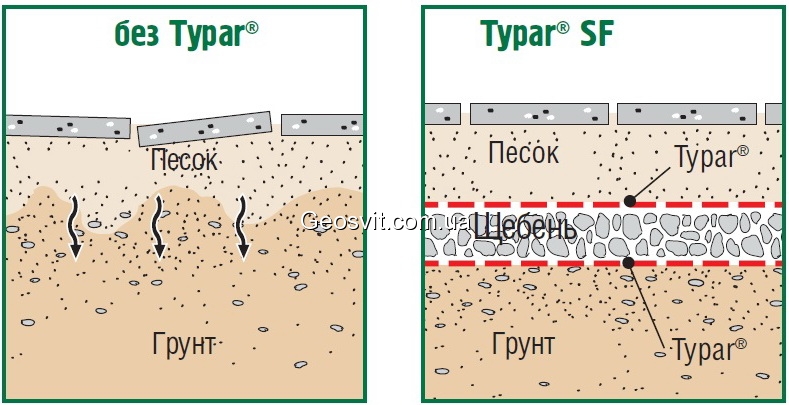

При разделении геотекстиль Typar®SF предотвращает смешивание разнофракционных материлов. Например щебень-песок или щебень-грунт основания. Использование геотекстиля сохраняет и улучшает однородность и функциональность работы разных материалов. При разделении геотекстиль предотвращает вдавливание зернистого слоя в слой основания, а так же предотвращает его загрязнение нижележащим слоем. Второй случай очень актуален когда зернистый или щебеночный слой укладывается непосредственно на грунт основания.

Эффект разделения при использовании геотекстиля TyparSF - фото 1  Эффект разделения при использовании геотекстиля TyparSF - фото 2  Эффект разделения при использовании геотекстиля TyparSF - фото 3

Эффект разделения при использовании геотекстиля TyparSF

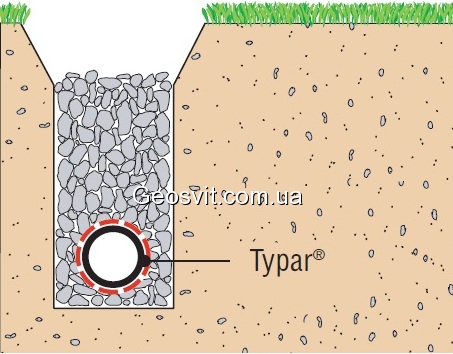

При использовании гетекстиля Typar®SF в дренажных конструкциях он работает в качестве долговременного и надежного фильтра, который предотвращает забивание дренажных труб и дренажных зернистых слоев. Долговременная работа геотекстиля  Typar®SF в качестве фильтра обеспечивается за счет его высокой однородности, различной формы пор расположенных максимально приближенно к расположению пор в грунте, а так же очень малой толщиной геотекстильного полотна -0,3…0,4мм.

Применение геотекстиля в дренажных конструкциях и в качестве фильтра - фото 1  Применение геотекстиля в дренажных конструкциях и в качестве фильтра - фото 3  Применение геотекстиля в дренажных конструкциях и в качестве фильтра - фото 4

Применение геотекстиля в дренажных конструкциях и в качестве фильтра

Основные технические характеристики геотекстиля TyparSF

ПоказательЕд.измTypar
SF32SF40SF56
Механические характеристики
Предельная прочностькН/м7,09,013,1
Граничное удлинение%455252
Прочность при 5% удлинениикН/м3,34,05,7
Прочность на продавливание CBRН100012501850
Прочность на продавливание конусом Грейфернамм352922
ПрочностьH6257501100
Прочность на раздирH290370460
Энергия абсорбциикДж/м3,03,75,8
Гидравлические характеристки
Размер пор О90wмкм14012080
Скорость водного потока при высоте столба 10смл/(м2 * сек)1107560
Водопроницаемость скоростной индекс VIH50мм/сек705035
Водопроницаемость при 20 кН/м2 10-4м/сек 4,6 2,8 1,9
Водопроницаемость при 200 кН/м2 10-4м/сек 2,9 2,0 1,4
Физичемкие характеристики
Поверхностная плотностьг/м2110136190
Толщина при нагрузке 2 кН/м2мм0,430,470,57
Толщина при нагрузке 200 кН/м2мм0,350,390,48
 Параметры упаковки
 Ширина рулона м 5,2  5,2  5,2
 Длина рулона м 150 150 100

Примечание: Наиболее подходящую марку геотекстиля Typar SF для конкретных условий работы смогут подобрать специалисты нашей компании.

Область применения геотекстиля Typar®SF

  • повышение несущей способности слабых оснований при строительстве автомобильных,  железных, подъездных и временных дорог;
  • разделение разнофракционных материалов в конструкциях дорожных одежд автомобильных дорог и площадок стоянки автомобилей возле логистических комплексов и ТРЦ;
  • железнодорожное строительство, как разделяющий и армирующий материал на границе балластной призмы железных дорог и трамвайных путей с нижележащими материалами;
  • строительство временных, подъездных и лесовозных дорог в качестве разделяющей и усиливающей прослойки в основании конструкции;
  • взлётно-посадочные полосы аэродромов в качестве разделяющего слоя между бетонными слоями;

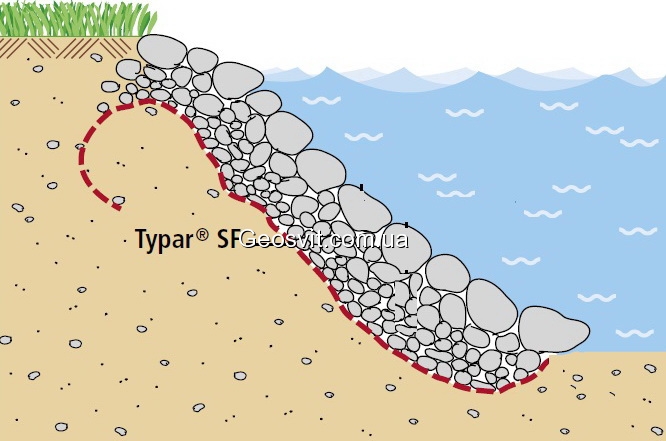

  • дамбы и плотины, материал используется в качестве обратного фильтра при защите откосов каменной наброской, габионными матрасами или железобетонными плитами;
  • конструкции из габионных ящиков и матрасов в качестве разделяющего слоя и обратного фильтра;
  • армогрунтовые подпорные стены с ипользованием георешеток, материал используется для предотвращения суффозии (высыпания) грунта через ячейки георешетки;
  • всевозможные дренажные конструкции, когда геотекстиль используется в качестве долговечного и надежного фильтра;

Укладка геотекстиля Typar SF

Основание должно быть подготовлено перед началом укладки полотен геотекстиля Typar®SF, не содержать глыб и каменных материалов (размером более 70…120 мм), корней деревьев, строительного мусора и т.п. для предотвращения повреждения материала при его раскаты
Рулон или его часть должен быть уложен и раскатан максимально ровно и гладко, все волны и складки следует выровнять. При укладке геотекстиля на небольшую площадь, он укладывается внахлёст, шириной не менее 20 см. При укладке на большую площадь, можно закреплять полотна геотекстиля к основанию при помощи металлических нагелей (скоб) с шагом приблизительно 1,5-2,0м. Если в момент укладки необходимо высадить какое-то растение, или обойти существующее, то в материале прорезаются крестообразные отве

Применение геотекстиля Typar SF

Благодаря своим уникальным характеристикам геотекстиль Typar®SF может в дорожных конструкциях выполнять функции укрепления (стабилизации), разделения разнофракционных материалов, а так же служить в качестве фильтра в дренажных конструкциях.
При контакте воды с грунтами часто возникают процессы, связанные с изменением свойств грунтов (угол внутреннего трения, модуль деформации, влажность) и переносом грунтовых масс вслед за потоками воды (эрозия, суффозия и т.п.). Такие изменения чаще всего служат причиной разрушения грунтовых конструкций и могут повлечь аварии на объектах. Надежный гидротехнический фильтр из геотекстиля Typar SF (Тайпар СФ) предотвращает развитие разрушающих процессов, обеспечивая свободное прохождение воды, но уд
