Георешітка

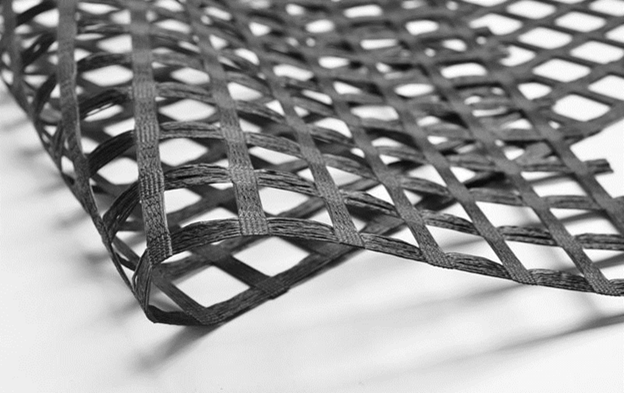

Георешітка – плоский армуючий синтетичний матеріал, який має комірчасту структуру. Він відрізняється наскрізною конструкцією та візуально схожий на звичайні сітки.
Головна функція георешіток – армування. Найчастіше їх застосовують у роботі з усіма видами ґрунтів та зернистими будматеріалами.
У виробництві георешіток використовують різні види матеріалів:
- поліестер (РЕТ);
- поліпропілен (РР);
- поліетилен підвищеного ступеня міцності (HDPE);
- полівінілалкоголь (PVA).
Різновиди георешіток
З урахуванням певного способу виробництва, взятого за основу, всі георешітки прийнято класифікувати таким чином:
- Ткані георешітки або, як їх ще називають – гнучкі.
- Термічно скріплені або жорсткі
- Екструдовані або тверді георешітки
- Геокомпозитні гратки
Ткані георешітки виготовляються за допомогою ткацької технології з використанням високоміцних ниток. Для захисту матеріалу від ультрафіолетового випромінювання (сонячного світла) та агресивних речовин у ґрунтах георешітки додатково покриваються захисним полімерним покриттям. Найпопулярнішим захисним покриттям є покриття з полівінілхлориду (PVC).
Георешітки, створені із сучасного полівінілалкоголю (PVA), характеризуються малим подовженням, що становить 3-5%.
Компанія Euroizol Geosynthetics пропонує у своєму асортименті високоякісні ткані георешітки, що забезпечують надійне армування слабких основ та стабілізацію ґрунтів
Жорсткі термічно скріплені решітки – різновиди, яких виготовляються із попередньо підготовлених довгастих плоских елементів. Вони перетинаються під прямим кутом, а місцях їх з’єднання виробники використовують термічне скріплення.
Компанія Euroizol Geosynthetics рекомендує до використання у проєктах високоякісні екструдовані георешітки, що забезпечують надійне армування слабких основ та стабілізацію ґрунтів
Рекомендуємо до використання у Ваших проєктах композитні георешітки від компанії ARMATEX.
Потрібна консультація інженера по підбору георешітки для вашого проєкту?
Ще одна класифікація георешіток - за орієнтацією структури (або за осями орієнтації)
- Одновісні: мають основну міцність лише в одному напрямку (поздовжньому). Вони призначені переважно для армування ґрунтових масивів, схилів та підпірних стін.
- Двовісні: мають однакову міцність у двох взаємно перпендикулярних напрямках (поздовжньому та поперечному). Їх використовують для стабілізації основ дорожнього одягу та слабких ґрунтів.
- Тривісіні:мають ізотропну структуру (трикутні вічка), що дозволяє рівномірно розподіляти навантаження на 360 градусів. Це забезпечує вищу жорсткість у порівнянні з двовісними аналогами.
Відмінність одновісних решіток від двовісних полягає в тому, що одновісні георешітки працюють тільки в одному напрямку та використовуються для зведення армованих укосів або для спорудження підпірних стін.
Коли розтягнення полотен відбувається відразу в дві сторони, виходять екструдовані двовісні грати підвищеного ступеня жорсткості – Tenax® LBO. У таких ґратах сприйняття зусиль від навантажень здійснюється як у поздовжньому, так і в поперечному напрямках. За рахунок екструзійного методу виготовлення георешітка характеризується високим ступенем жорсткості.
У процесі розтягування полотен лише в один бік виходять жорсткі одновісні грати Tenax® TT. Вони двовимірні та виконані з поліетилену підвищеної щільності (HDPE). Сприйняття навантажень відбувається у одному напрямі. Тому одновісні георешітки застосовують у вигляді анкерної деталі при будівництві армогрунтових споруд та в підпірних стінах з використанням облицювальних блоків. Завод-виробник бере за основу поліетилен підвищеної міцності (HDPE) через його хімічну та біологічну стійкість, завдяки чому буде забезпечений тривалий термін служби всієї споруди. Експлуатаційний термін армогрунтових підпірних стін з такими ґратами варіюється від 60 до 120 років.
Функціональні особливості георешітки
При доборі армування враховуються сили зчеплення зернистих частинок і осередків георешіток. На решітку припадають всі зусилля, що розтягують, і її завдання – розподілити їх по поверхні. Таким чином помітно зменшуються максимальні зусилля у верхній частині всієї конструкції, що позитивно позначається на її здатності, що несе.
При звичайній експлуатації всі зв’язкові, незв’язні ґрунти та зернисті будматеріали сприймають виключно стискаючі зусилля. При цьому вони не опираються зусиллям сил, що зсувають і розтягують. Тому рекомендують використовувати армуючі властивості георешіток для підвищення міцності та стійкості будь-яких земляних конструкцій.
Сфери експлуатації георешіток:
- Для збільшення несучої здатності при будівництві на слабких та просадних підставах з низькою несучою здатністю.
- Під час реконструкції схилів після зсувів.
- Армування земляних конусів мостів та шляхопроводів.
- Посилення основ, призначених для укладання майбутніх злітно-посадкових смуг, рульових ділянок аеродромів.
- Посилення асфальтобетонних покриттів злітно-посадкових ділянок.
- Під час зведення армогрунтових підпірних стін та таких, в яких задіяні додаткові облицювальні блоки.
- Посилення укосів доріг усіх категорій.
- Під час влаштування тимчасових проїздів, лісовозних доріг.
- Посилення зернистого шару основи дорожнього полотна логістичних компаній, стоянок біля магазинів, гіпермаркетів.
- Армування баластної призми для шляхів залізничного транспорту, швидкісних трамвайних ліній.
Широке застосування таких ґрат обумовлено їх величезним списком переваг. Серед основних переваг матеріалу слід зазначити:
- Можливість покращити механічні властивості ґрунтів у основі конструкції.
- За допомогою якісного матеріалу вдається впоратися з будь-якими завданнями у складних та нетипових геологічних умовах.
- Робота з різними видами ґрунтів – навіть з тими, що не підходять за своїми технічними характеристиками.
- Збільшені показники стійкості та надійності готових споруд.
- Розширення вже існуючих залізничних та дорожніх насипів, щоб підвищити їх пропускну здатність. При цьому відзначають незначні витрати на земляні роботи, а також відсутність збільшеної ширини на підставі насипу.
- Збільшена швидкість виконання запланованих будівельних робіт.
- Можливість зменшити висоту шарів зернистих матеріалів.
Лідер використання георешіток у проектних роботах – компанія «Євроізол», яка займається продажем георешіток по всій Україні, співпрацює з провідними виробниками. Продукція пройшла всі спеціальні тестові перевірки, що підтверджують високу якість та мають відповідні сертифікати.
Асортимент георешіток компанії Euroizol Geosyntetics
- ARTER® GTS ‒ актуально для зміцнення насипів. Армування відбувається завдяки тому, що зерна сипучого матеріалу жорстко заклинені в осередку. Так можна збільшити міру міцності підготовленої поверхні. Вдається заощаджувати на закупівлі щебеню, зменшуючи його шар. Використання подібних конструкцій є актуальним для дорожнього будівництва та ландшафтного дизайну.
- Armatex®G – тканий, гнучкий матеріал, у процесі виробництва якого використовували поліефірні нитки, що мають покриття з полівінілхлориду (PVC). Такі грати були створені за допомогою зшивання перпендикулярних поздовжніх та поперечних елементів міцними вузлами за спеціальною технологією. При цьому розмір осередків варіюється від 15 до 35 мм. В результаті частки незв’язного ґрунту або каміння потрапляють у ґрати та утримуються в ній. Основні сфери експлуатації: будівництво доріг, ландшафтний дизайн.
- Armatex®M – ткані, гнучкі грати, які були виготовлені з полівінілалкогольних (PVA) волокон, що мають захисне покриття з полівінілхлориду (PVC). Перевага офіційних 100% якісних георешіток полягає в унікальності сировини, з якої вони були створені. В результаті готова продукція відмінно справляється з негативним впливом довкілля та відрізняється граничним подовженням до 6,5%. Такі якості дозволяють використовувати грати в процесі роботи з шарами, укріпленими цементними сумішами, або застосовувати як анкерний елемент між двома блоками, з’єднаними цементним сумішами. Незначні показники подовження дозволяють працювати з матеріалом як армуючий елемент.
- Armatex® RSR – тканий композитний тип решіток, що застосовують для посилення асфальтобетонних конструкцій доріг та аеродромних ділянок. За своєю конструкцією складається з георешітки (поліефірні волокна PET), а також тонкого нетканого полотна (за основу було взято поліпропілен PP). Застосування георешіток є актуальним для всіх сфер будівництва.
- Armatex® RSM – композитні вироби тканого типу, що використовуються для зміцнення асфальтобетонних поверхонь. Це конструкція, виготовлена з полівінілалкогольних волокон (PVA). Дане полотно не плавиться під дією гарячих асфальтобетонних сумішей, плавиться лише підкладка матеріалу. За рахунок унікального складу ця продукція характеризується подовженням 4%.
- ТENAX LBO ‒ екструдовані двовісні грати жорсткого типу, виготовлені з поліпропілену (PP) від бренду TENAX (Італія). Застосування екструзійного методу виготовлення допомогло створити георешітки, що мають однакові показники міцності у двох напрямках – поперечному та поздовжньому.
- ТENAX TT ‒ одновісні жорсткі вироби, що виготовлені з міцного поліетилену за допомогою орієнтування ребер в одному напрямку. За рахунок високоякісного складу конструкція хімічно інертна та стійка до розтягування. Тому вона знайшла своє покликання при армуванні ґрунтових насипів та підпірних стін із застосуванням облицювальних блоків.
- TENAX 3D Grid – двовісні екструдовані офіційні 100% якісні георешітки з пропілену (PP), що були виготовлені методом попереднього натягу. Збільшена товщина ребер забезпечує максимальний армуючий ефект із зернистими кам’яними матеріалами.
Купити георешітки: плоску та об’ємну
Перш ніж купити георешітки, рекомендується звернути увагу на її конструкцію, з урахуванням якої важливо визначити ступінь міцності.
Вибираючи георешітки для асфальту, рекомендується ознайомитися з особливостями матеріалу, з якого вона зроблена. Адже одним із важливих показників є температура плавлення. Вона має бути більшою за 220 градусів. Це дозволить правильно використовувати конструкцію та забезпечити її безпечну експлуатацію протягом тривалого часу.
Як формується ціна георешітки і від чого вона залежить?
Можемо виділити наступні важливі критерії:- Компанія-виробник, що займається виготовленням грат.
- Сировина, взята за основу. Додаткові матеріали, що були використані як просочення.
- Технології, які допомогли створити якісну продукцію.
- Особливості зовнішнього вигляду.
- Призначення продукції: для яких сфер вона є актуальною.
- Товщина та межа міцності при розриві.
- Відносне подовження під час розриву.
- Ступінь міцності зварного шва на відрив.
- Температура плавлення, яка залежить від матеріалу, взятого за основу. Цей параметр дуже важливий при армуванні асфальтобетонних шарів.
- Монтажні умови.
Від усіх цих параметрів залежить той факт, як формується ціна георешітки. Тому при придбанні кожен покупець зможе визначити для себе всі першорядні та другорядні характеристики.
Ми продаємо георешітки та інші надійні геосинтетичні матеріали в Україні, надаючи своїм клієнтам великий асортимент товарів, які повністю задовольнять найвибагливіші запити.
Послуги з укладання георешіток у процесі зміцнення поверхні та основи грунту.
Монтаж ґрат не вимагає спеціальної підготовки. Все, що потрібно – це дотримуватися нескладних правил укладання. Наші спеціалісти готові надати технологічні карти щодо використання всіх матеріалів. Євроізол-Геосинтетикс продає георешітки в м. Київ та по Україні з доставкою для кожного замовника.
Потрібна консультація інженера по укладанню георешітки у вашому проєкті?
Серед реалізованих кейсів компанії Євроізол-Геосинтетикс можна виділити проєкт для нафтогазового комплексу
Застосування сучасних технологій у процесі виробництва георешіток позитивно впливає на розширення їх експлуатаційних можливостей. Застосування георешіток в нафтогазовій промисловості дозволяє вирішити наступні задачі:- Зміцнення складних ділянок трубопровідної системи, а також нафтогазопроводів – водовипуски, водотоки, підводні переходи, а також укоси, розташовані в горах.
- Насип кранових вузлів.
- Насипи різних майданчиків, де працюють компресорні станції, відбувається процес переробки нафти, газу.
- Насипи великої кількості ґрунту для майданчиків, які розташовані на торф’яній основі.
Крім того, георешітки були використані для укладання доріг, як під’їзні шляхи до різних об’єктів нафтогазового комплексу. Такий матеріал також знайшов своє застосування у будівництві підпірних стінок при облаштуванні родовищ. В результаті вдалось грамотно організувати та налагодити виробничий процес на цих підприємствах.
Укладання матеріалу для зміцнення водотоків
Геоматеріал відрізняється особливим ступенем гнучкості, за рахунок чого конструкції стійкі до різних деформацій в результаті локальних зсувів ґрунтових насипів. Тому цей матеріал є ідеальним для зміцнення русел річок, штучних водойм, укосів споруд гідротехнічного спрямування.
Укладання георешіток при будівництві залізничних колій
Особливою популярністю георешітки користуються під час будівництва залізничних колій, які часто проходять через території, де є слабкі ґрунти.
Для залізниць фахівці застосовують якісне армування підбаластного шару основи із додатковим використанням заповнювача. Тому вдається рівномірно розподілити майбутнє навантаження від залізничного транспорту по всій площі, де буде прокладено шляхи.
Ми продаємо георешітки та інші надійні геосинтетичні матеріали в Україні за цінами від виробника, підбираючи матеріали з великого асортименту продукції під ваш проєкт пропонуючі потрібні вам рішення для армування конструкцій будь-якої складності. Переваги співробітництва з компанією Euroizol Geosynthetics:
