Геотекстиль TippTex®

Tipptex BS (Типтекс БС) – нетканый иглопробивной геотекстиль изготовленный из 100% полипропилена производства компании Bonar Geosyntetics Kft. Помимо механического скрепления материал поддается последующему термическому скреплению с двух сторон (Tipptex BS) или поддается дополнительному упрочнению горячим воздухом (Tipptex B)  что предает материалу уникальных свойств объединяющих характеристики термически и механически скрепленных геотекстилей. Геотекстиль Tipptex BS изготавливается плотностью от 85 до 350 гр/м2 с пределом прочности на разрыв от 6 до 30 кН/м. Геотекстиль TipptexB изготавливается плотностью от 400 до 1200 гр/м2 с пределом прочности на разрыв от 24 до 60 кН/м. Благодаря специальным добавкам, материал не подвержен действию ультрафиолетового излучения (UV), что положительно его отличает от других иглопробивных геоматериалов.

Функции геотекстиля Tipptex

  • разделение разнофракционных сыпучих зернистых строительных материалов (например: грунт основания – щебень или песок – щебень в конструкциях дорожных одежд и покрытий);
  • повышение несущей способности слабых оснований;
  • использование определенных марок геотекстиля в качестве фильтра в дренажных конструкциях;
  • защита от эрозии когда геотекстиль используется в качестве разделяющего слоя и обратного фильтра при защите поверхностей каменной наброской, габионными матрасами или железобетонными плитами;
  • защита гидроизолирующих HDPE и ПВХ геомембран, обмазочной или наплавляемой гидроизоляции а так же плит экструдированного пенополистирольного утеплителя  от механических повреждений.

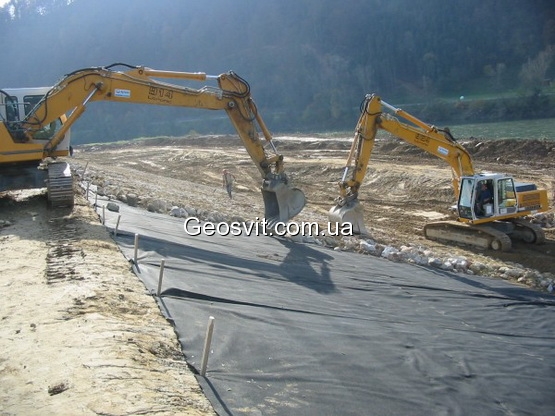

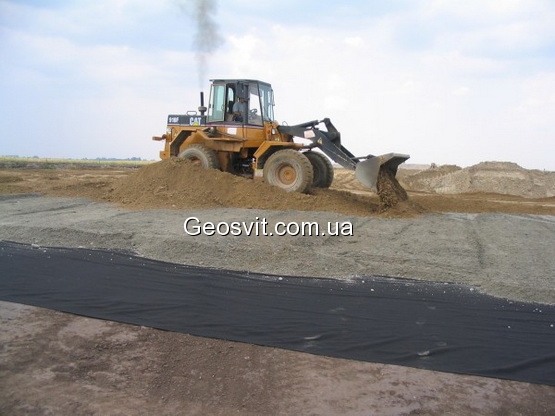

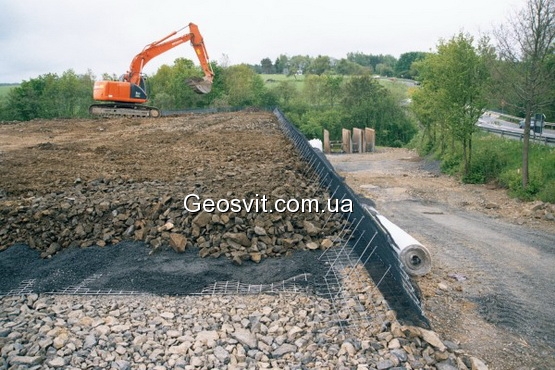

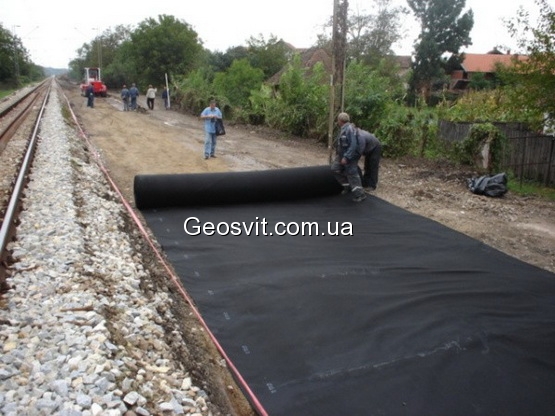

Применение геотекстиля Tipptex - фото 1   Применение геотекстиля Tipptex - фото 2   Применение геотекстиля Tipptex - фото 3  Применение геотекстиля Tipptex - фото 4

 Применение геотекстиля Tipptex

Основные технические характеристики геотекстиля TipptexB

ПоказательЕд.измTipptexB
24283035405060
Поверхностная плотностьг/м240050060070080010001200
Толщина при давлении 2 кН/м2мм3,44,04,55,06,08,08,5
Прочтость на разрыв
вдолькН/м24283035405060
попереккН/м24283035405060
Предельное удлинение
вдоль%60607075809090
поперек%60708080809090
Устойчивость к продавливанию CBRH450060007000900090001100012500
Продавливание конусоммм10865420
Размер пор 090wмкм80808070707070
Скоростной индекс VlH50м/с0,050,030,030,030,020,020,02
Водопропускная способностьл/м2сек50303030202020
Ширина полотнам5555555
Длина полотнам1001005050505050



 Основные технические характеристики геотекстиля TipptexBS

ПоказательЕд.измTipptexBS
9121625
Поверхностная плотностьг/м2  110145200300
Толщина при давлении 2 кН/м2мм    11,11,31,8
Прочтость на разрыв
вдолькН/м9121625
попереккН/м9121625
Предельное удлинение
вдоль%40404550
поперек%45454550
Устойчивость к продавливанию CBRH1500200028004200
Продавливание конусоммм30241912
Размер пор 090wмкм90808070
Скоростной индекс VlH50м/с0,10,10,070,045
Водопропускная способностьл/м2сек1001007045
Ширина полотнам5555
Длина полотнам100/150100100100

 Примечание: В таблице указаны характеристики самых распространенных марок геотекстиля TipptexBS. В асортименте производителя имеется геотекстиль плотностью от 85 гр/м2 до 350 гр/м2 и прочностью от 6кН/м до 30кН/м

Область применения геотекстиля Tipptex

  • разделение разнофракционных материалов в конструкциях дорожных одежд автомобильных дорог и площадок стоянки автомобилей возле логистических комплексов и ТРЦ;
  • железнодорожное строительство, как разделяющий и армирующий материал на границе балластной призмы железных дорог и трамвайных путей с нижележащими материалами;
  • строительство временных, подъездных и лесовозных дорог в качестве разделяющей и усиливающей прослойки в основании конструкции;
  • взлётно-посадочные полосы аэродромов в качестве разделяющего слоя между бетонными слоями;
  • дамбы и плотины, материал используется в качестве обратного фильтра при защите откосов каменной наброской, габионными матрасами или железобетонными плитами;
  • конструкции из габионных ящиков и матрасов в качестве разделяющего слоя и обратного фильтра;
  • армогрунтовые подпорные стены с ипользованием георешеток, материал используется для предотвращения суффозии (высыпания) грунта через ячейки георешетки;
  • дренажные конструкции, когда геотекстиль используется в качестве долговечного фильтра;
  • защита полимерной (геомембраны) или битумной гидроизоляции от механических повреждений в процессе строительства и дальнейшей эксплуатации.

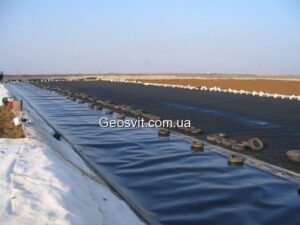

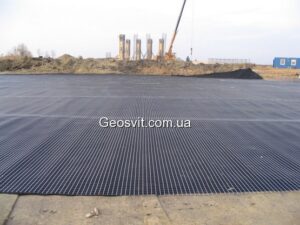

Применение геотекстиля Tipptex - фото 5         Применение геотекстиля Tipptex - фото 6

Применение геотекстиля Tipptex

Укладка геотекстиля Tipptex BS

Колея, которая формируется во время строительства, должна быть заполнена соответствующим материалом из которого сформирован слой перекрытия. Запрещено выравнивать колейность срезанием неровностей, поскольку это может уменьшить проектную толщину слоя перек

Применение геотекстиля Tipptex

Геотекстиль Tipptex®BS помимо механического скрепления поддается последующему термическому скреплению с двух сторон, что предает материалу уникальных свойств объединяющих характеристики термически и механически скрепленных геотекстилей. Геотекстили произведенные по нетканой технологии при строительстве и ремонте автомобильных дорог, а так же других объектов дорожной инфраструктуры, могут выполнять целый ряд функций поэтому они имеют самое широкое применение.
При строительстве объектов природоохранного и гидротехнического назначения инженерам часто ставят задачу защитить сооружения от попадания жидкостей и газов. Для решения подобных задач прибегают к устройству систем изоляции. В ряде случаев, такие системы носят название противофильтрационных экранов.
В некоторых случаях, применяя пленочные геомембраны или напыляемые гидроизоляционные материалы, на границе контакта изоляции с грунтами проектом предусматривается защитный слой. Этот слой должен принять на себя все механические нагрузки, возникающие в системе гидроизоляции, как при монтаже, так и в процессе эксплуатации объекта. С этой целью наиболее целесообразно применить нетканый упрочненный геотекстиль типа Tipptex.
