Хранение и транспортирование рулонов.  Рулоны материала не обходимо хранить на сухой, чистой и ровной поверхности. Допустимое количество складирования рулонов один на один не должно противоречить требованиям производителя  и не превышать 5 рядов. Для предотвращения излома жесткой сердцевины на которую намотан геотекстиль (пластиковая труба диаметром 110мм) запрещено складировать рулоны накрест. Снятие заводской упаковки необходимо производить непосредственно перед укладкой материала в конструкцию. Подготовка основания перед укладкой геотексиля. Основание должно быть подготовлено перед началом укладки полотен геотекстиля Kortex®GT, не содержать глыб и каменных материалов (размером более 70…120мм), корней деревьев, строительного мусора и т.п. для предотвращения повреждения материала при его раскатывании. Неровности поверхности должны быть исправлены: выпуклости срезаны, пониженные участки засыпаны. Если условия позволяю Подготовка основания перед укладкой геотексиля - фото 1целесообразно выполнить пробную раскатку полотен геотекстиля для выявления дефектов основания. При необходимости выравнивания основания следует применять легкую строительную технику (например, легкие бульдозеры) для того, чтобы наносить минимальные нарушения естественной структуре грунта основания. Для оснований с малой несущей способностью, таких как торфяные болота, следует избегать снятия верхнего растительного слоя, используя прочность его корневых переплетений. Тем не менее, вся поверхностная растительность должна быть срезана до уровня грунта. В целом, подготовка основания должна отвечать параметрам устойчивости геосинтетического материала к механическим повреждениям. Укладка геотекстиля. После подготовки основания раскатывается полотно геотекстиля Kortex®GT в соответствии с направлением отсыпки зернистого слоя перекрытия или другого вышерасположенного материала. Для предотвращения повреждаемости геотекстиля, запрещается тянуть полотно материала по основанию до места укладки. Геотекстиль Kortex®GT для усиления слабых оснований может укладываться горизонтально как отдельная прослойка или укладываться в конструкции грунтовых насыпей в виде замкнутых или полузамкнутых обойм.

Схемы замкнутых и полузамкнутых обойм в теле насыпи - фото 1

Схемы замкнутых и полузамкнутых обойм в теле насыпи

Варианты усиления грунтовой насыпи без замены и с частичной заменой слабого грунта - фото 1   Варианты усиления грунтовой насыпи без замены и с частичной заменой слабого грунта - фото 2

Варианты усиления грунтовой насыпи без замены и с частичной заменой слабого грунта

Почти во всех случаях полотна геотекстиля Kortex®GT укладывается перпендикулярно оси земляного полотна или проезжей части. Материал, в зависимости от марки, может иметь разные силовые характеристики в продольном и поперечном направлениях, поэтому направление укладки геотекстиля должен совпадать с направлением его максимальных силовых характеристик, а так же направлением максимальных напряжений в конструкции. Рулон георешетки должен быть уложен и раскатан максимально ровно. Волны и складки необходимо разравнивать подтягиванием краев с их последующим креплением к основанию при помощи металлических нагелей с шагом 2,0…2,5м.

Конструкция металлического нагеля - фото 1

Конструкция металлического нагеля

Величина нахлестов материалов по ширине полотна геотекстиля Kortex®GT должна составлять не менее 0,30 м, а по доине полотна не менее 0,80…1,0м. При устройстве геосинтетических обойм из тканного геотекстиля необходимо избегать стыковки полотен по длине, т.е необходимо стараться устраивать обоймы из цельного полотна. На участках залегания грунтов с очень малой несущей способностью, где можно ожидать черезмерную осадку конструкции во времени, или при укладке полотен на дно водоемов величина нахлестов должна будет увеличена до 1,0…1,5м. Обратная засипка полотен геотекстиля Для предотвращения повреждаемости полотен геотекстиля Kortex®GT запрещается проезд транспортных средств и строительной техники непосредственно по не перекрытому материалу. Заезд техники разрешен если толщина слоя перекрытия (материала который предусмотрен проектной документацией) между колесом автомобиля и полотном георешетки составляет не менее 150…300мм. Минимальная величина слоя перекрытия должна составлять 200мм (150мм для оснований с модулем упру гости выше 30 МПа). Для оснований с малой несущей способностью для отсыпки первого слоя перекрытия не обходимо использовать легкие машины и механизмы. Разгрузка и дальнейшее распределение материала перекрытия полотен георешетки выполняется по схеме «от себя» т.е методом надвижки.

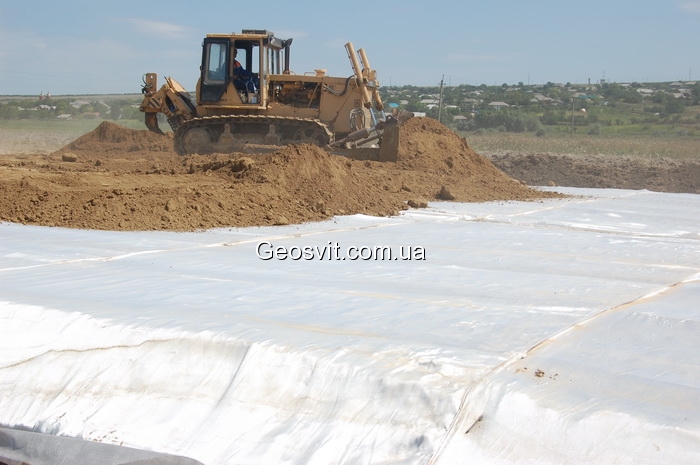

Разгрузка и распределение матриала засыпки - фото 1

Разгрузка и распределение матриала засыпки

Распределение материала засыпки по площади геотекстиля - фото 1

Распределение материала засыпки по площади геотекстиля

В качестве материала засыпки геосинтетической обоймы необходимо отдавать предпочтение дренирующим материалам и грунтам (песок, песчано-гравийная смесь, супесь). Крупнозернистые материалы, такие как однофракционный щебень, в качестве материала перекрытия геотекстиля Kortex®GT желательно не использовать, поскольку это может привести к повреждаемости геосинтетика в процессе распределения и дальнейшего уплотнения щебеночного слоя. Запрещено использовать для одной обоймы разные виды материалов засыпки либо разные разновидности грунтов, поскольку это может привести к неоднородности в работе усиливающей обоймы по площади конструкции. Для лучшего уплотнения материала засыпки геотекстиля в торцевых частях, возможно использование съемной временной опалубки либо укладка в торцевых частях мешков заполненных грунтом либо использование в торцах засыпку зернистым материалом.

Варианты устройства торцевых заворотов обойм из  KortexGT - фото 1

Варианты устройства торцевых заворотов обойм из  KortexGT

При устройстве усиления основания путем укладки геотекстиля Kortex®GT в виде замкнутой обоймы работы выполняют в следующем порядке. Сперва от рулона отматывают часть геотекстиля длиной приблизительно 10м, а потом уже раскатывают рулон перпендикулярно оси земляного полотна. После этого выполняют аналогичную операцию с другим рулоном только с противоположной стороны земляного полотна. Т.е раскатывание рулонов производят в шахматном порядке то с одной, то с другой стороны земляного полотна. Такая технология после замыкания обоймы не позволит создать ослабленное место в виде одного продольного нахлеста, а они будут располагаться так же в шахматном порядке то с одной, то другой стороны земляного полотна. При укладке в конструкцию насыпи нескольких замкнутых обойм необходимо предусмотреть между ними пересыпку грунтом насыпи толщиною не менее 0,3м, либо комбинировать замкнутые и полузамкнутые обоймы для предотвращения прямого контакта на большой площади двух слоев тканного геотекстиля Kortex®GT между собой. При прямом контакте между собой двух полотен геотекстиля возможно скольжение одной обоймы относительно второй, что повлияет на надежность и устойчивость конструкции земляной насыпи.

Технология устройства замкнутой обоймы - фото 1

Технология устройства замкнутой обоймы

Уплотнение слоя засыпки - фото 1Уплотнение слоя засыпки. Первый слой грунта перекрытия уплотняется самосвалами которые привозят грунт и бульдозерами, которые его разравнивают, а после этого, в зависимости от материала перекрытия гладковальцевым или пневмоколесным катком. Для предотвращения повреждаемости геотекстиля запрещается проезд уплотняющих машин и механизмов непосредственно по полотну материала. Организация движения техники. Для предотвращения сдвига параллельно уложенных полотен Kortex®GT, на первом грунтовом или зернистом слое перекрытия георешетки, развороты техники не допускаются. Развороты техники разрешены только за пределами площади покрытой георешеткой. На очень слабых грунтах, где георешетка должна обеспечивать эффект усиления, необходимо предусмотреть предварительное натяжение полотен. Для предварительного натяжения могут использоваться проезды автомобилей на пневмоходу, например, самосвалы. Колея, которая формируется во время строительства, должна быть заполнена соответствующим материалом из которого сформирован слой перекрытия. Запрещено выравнивать колейность срезанием неровностей, поскольку это может уменьшить проектную толщину слоя перекрытия над полотном георешетки.

Засыпка колеи после уплотнения слоя на слабом основании - фото 1

Засыпка колеи после уплотнения слоя на слабом основании

Заезд техники разрешен если толщина слоя перекрытия (материала который предусмотрен проектной документацией) между колесом автомобиля и полотном георешетки составляет не менее 150…300мм. Минимальная величина слоя перекрытия должна составлять 200мм (150мм для оснований с модулем упругости выше 30 МПа). На очень слабых основаниях отсыпание насыпи с использованием армирующих и усиливающих обойм из геотекстиля Kortex®GT можно выполнять в следующей последовательности.

Последовательность отсыпки грунта поверх геотекстиля на слабом основании (поперечный профиль) - фото 1

Последовательность отсыпки грунта поверх геотекстиля на слабом основании (поперечный профиль)

1-Укладка полотен геотекстиля; 2-Отсыпка подъездных дорог либо торцевых частей насыпи; 3-Отсыпка внешних секций насыпи и устройство анкерных заворотов; 4-Отсыпка центральной части; 5-Отсыпка откосных частей; 6-Отсыпка верхней части насыпи.
Kortex®GT – тканое геотекстильное полотно, изготовленное из высокопрочного полиэфира (полиэстера PET), производства компании Bonar (Словакия). Тканный геотекстиль Kortex®GT выполняет основную функцию – усиление слабых оснований (армирования), и как дополнительные функции может выполнять - разделение разнофракционных материалов и служить в качестве фильтра. Тканные геотекстили Kortex®GT за счет первичного сырья полиестера наделены высокой прочностью на растяжение и оптимальным удлинением.
