Tenax® TT

TENAX ТТ (Тенакс ТТ) – одноосные (однонаправленные) жесткие экструдированные георешетки производства компании TENAX Италия.
Георешетки представляют собой двумерные структуры, изготовленные из полиэтилена высокой плотности (HDPE) посредством процесса ориентирования молекул в одном направлении. Данная технология позволяет получить геосинтетический материал высокого технического качества, что позволяет использовать его в инновационных технических решениях.

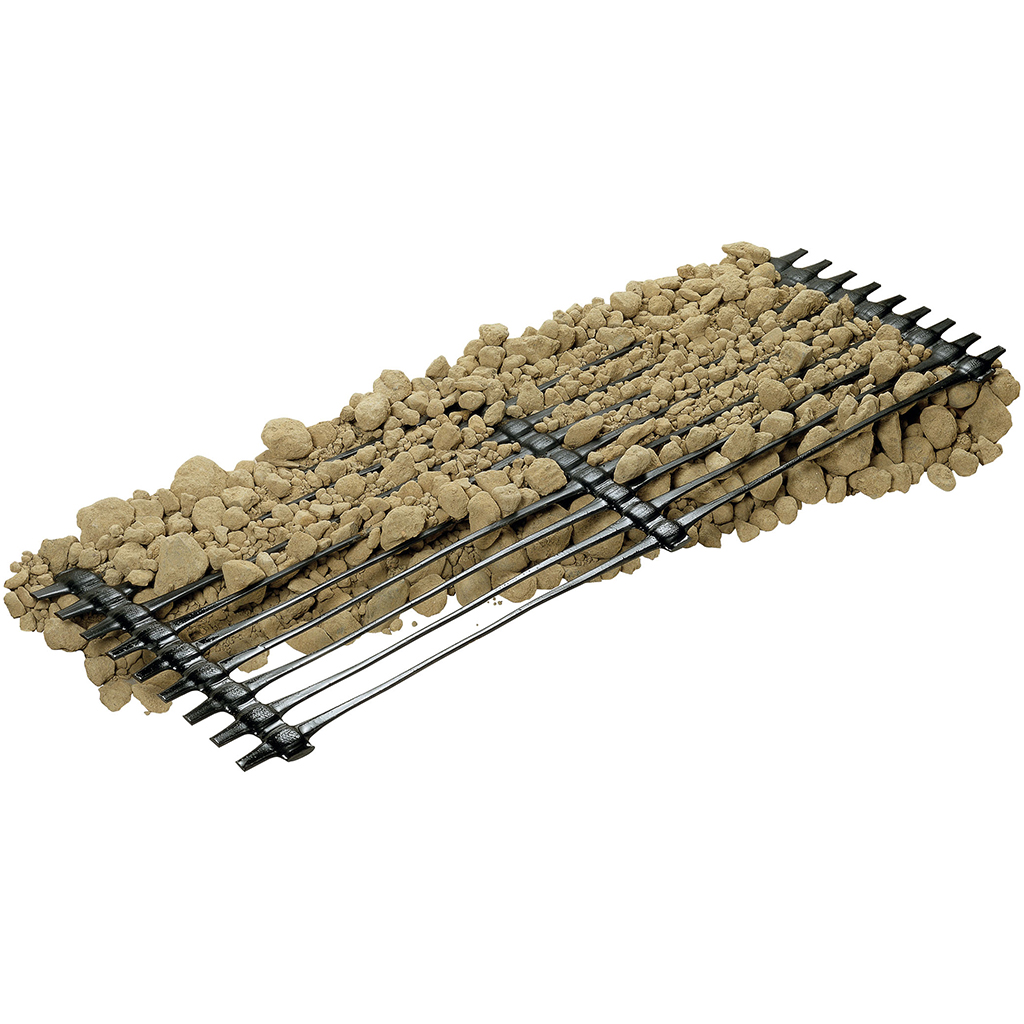

Георешетки TENAX TT за счет сырья являются химически инертными и имеют повышенную устойчивость к растяжению, как правило, используются для армирования грунтов, создания армогрунтовых подпорных стен и подпорных конструкций с использованием фасадных облицовочных блоков T-block. Частицы почвы или зернистого материала удерживаются в отверстиях решетки, которая таким образом выполняет армирующую функцию и обеспечивает устойчивость конструкции.

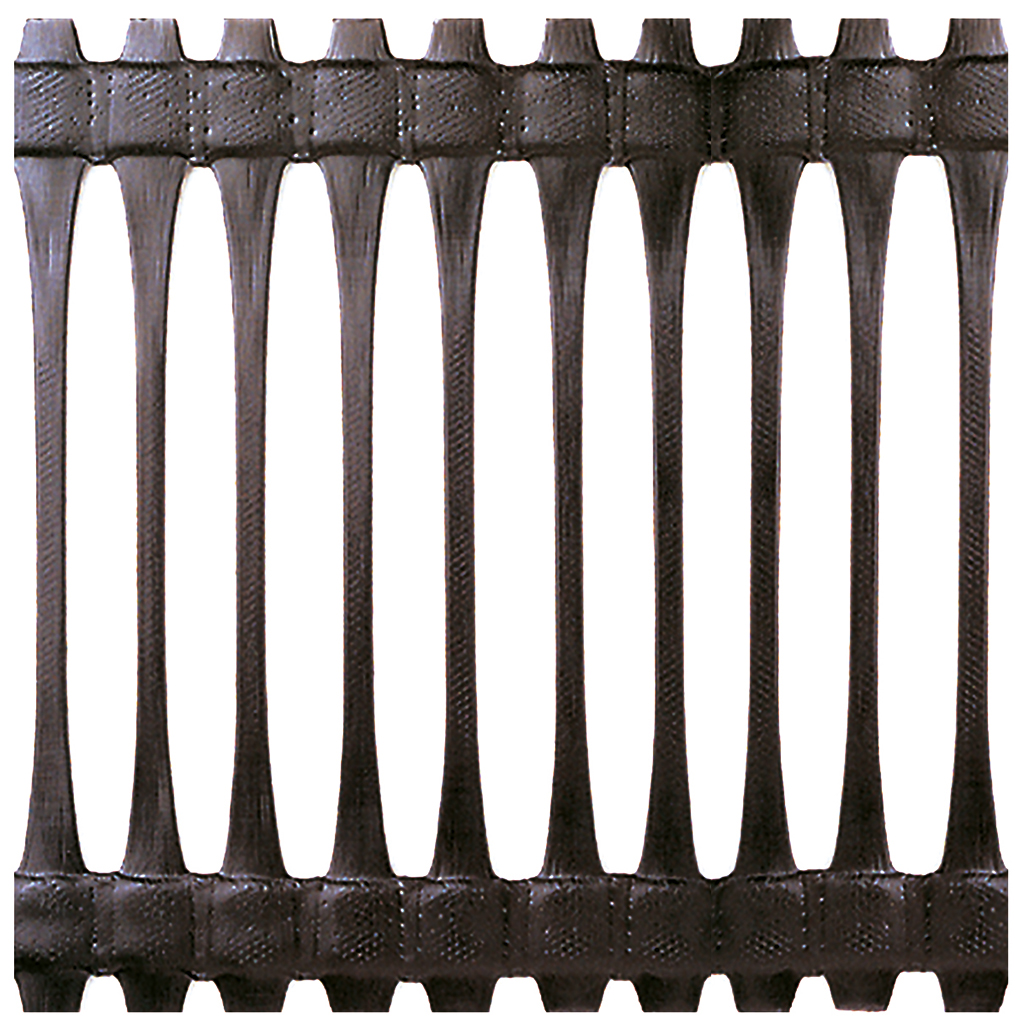

TENAX ТТ - фото 1      TENAX ТТ - фото 2

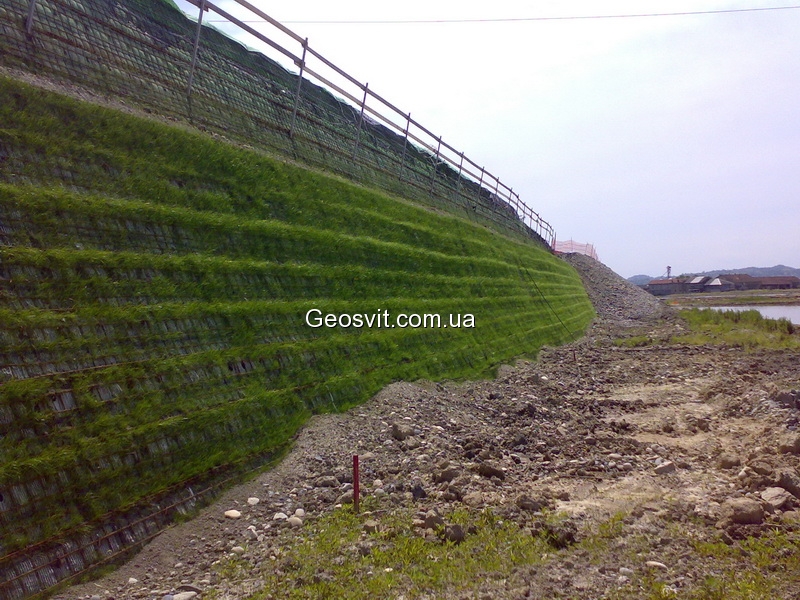

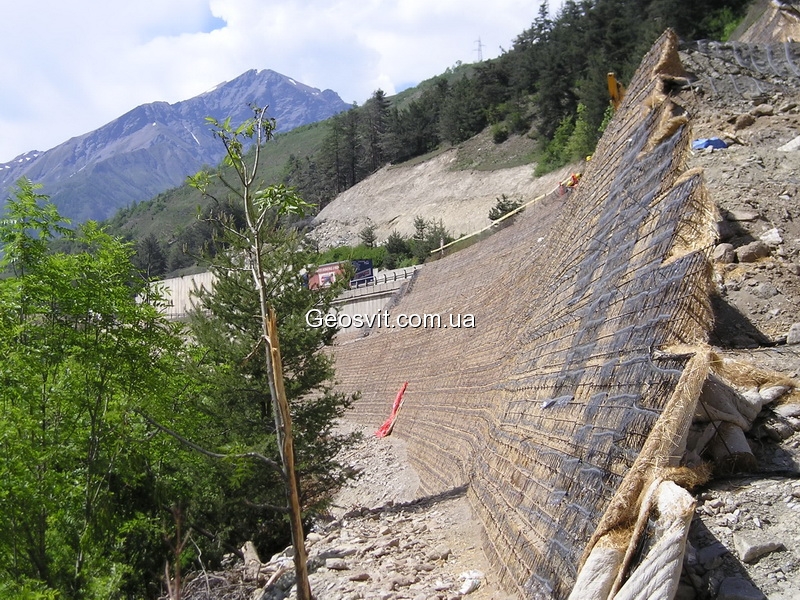

Армирование откосов, создание армогрунтовых подпорных стен

Композитная структура, образованная грунтом и георешеткой, ведет себя таким образом, как будто она имеет внутреннюю устойчивость к растяжению, когда в обычных условиях грунт работает только на сжатие и не имеет устойчивости к сдвигу или растяжению. Структура грунт-георешетка обеспечивает устойчивость к сжатию слоя грунта или зернистого материала благодаря устойчивости георешетки TenaxTT к растяжению, создавая таким образом новый армогрунтовый материал имеющий более высокую жесткость и стабильность чем слой обычного грунта.

Область применения жестких одноосных экструдированных георешетек TenaxTT - фото 1   Область применения жестких одноосных экструдированных георешетек TenaxTT - фото 2   Область применения жестких одноосных экструдированных георешетек TenaxTT - фото 3

Область применения жестких одноосных экструдированных георешетек Tenax TT:

  • строительство армогрунтовых подпорных стен;
  • армирование и укрепление откосов насыпей автомобильных и железных дорог;
  • строительство насыпей автомобильных и железных дорог с повышенной не нормативной крутизной откосов;
  • восстановление оползневых участков;
  • стабилизация откосов набережных;
  • строительство подпорных стен из модульных блоков;
  • строительство естественных грунтовых противошумовых барьеров.

Применение георешеток TenaxTT - фото 1   Применение георешеток TenaxTT - фото 2  Применение георешеток TenaxTT - фото 3

Применение георешеток Tenax TT

При строительстве транспортных или иных сооружений в сжатых условиях, когда надо  использовать местные грунты которые за частую не обладают подходящими физико-механическими характеристиками и при этом необходимо возводить насыпи с откосами повышенной крутизны используют моно-ориентированные георешетки TENAX TT.
Технология устройства армогрунтовых конструкций с использованием георешеток делает возможным сооружение откосов насыпей и дамб покрытых растительностью со склонами более 800. При использовании в качестве облицовки блоков типа Т-блок или иных бетонных блоков возможно сооружать вертикальные армогрунтовые конструкции и подпорные стены, а уникальные прочностные характеристики одноосных георешеток TENAX TT будут обеспечивать устойчивость и надежность всего сооружения на протяжении всего срока эксплуатации.

Применение георешеток TenaxTT - фото 4   Применение георешеток TenaxTT - фото 5   Применение георешеток TenaxTT - фото 6   Применение георешеток TenaxTT - фото 7

Преимущества использования одноосных георешеток Tenax TT:

  • георешетка обеспечивает укрепление крутого склона с последующим озеленением допуская при этом использование местных грунтов с неподходящими физико-механическими характеристиками;
  • за счёт использования местных грунтов сводится к минимуму негативное воздействие на окружающую среду, укрепленный склон вновь приобретает естественный растительный покров и природный вид;
  • за счёт увеличения крутизны откосов насыпей железных и автомобильных дорог уменьшается ширина полосы отвода земли под строительство;
  • армогрунтовые конструкции с использованием моно-ориентированных георешеток   TenaxТТ (Тенакс ТТ) не требуют сооружения котлованов, бетонных фундаментов, большого колличества стальной арматуры;
  • конструкции укрепленные георешетками обеспечивают высокую безопасность и надежность, а так же способны выдерживать значительные статические и динамические/сейсмические нагрузки;
  • георешетки TenaxТТ обладают высоким пределом прочности при растяжении, большой прочностью соединений, повышенной сопротивляемостью к повреждениям конструкции и долговечностью более 120лет;
  • будучи изготовлены из полиэтилена высокой плотности (HDPE) георешетки не подвержены химическому и биологическому воздействию.

Технические характеристики одноосных экструдированных георешеток Tenax TT

ПоказателиЕд.измTenax TT
045060090120160
Прочность на розрыв кН/м4560 90 120 150
Прочность при удлинении 2% кН/м 11 17 26 36 45
Прочность при удлинении 5% кН/м 2532507290
Максимальное удлинение при разрыве % 11,5 13 13 13 13
   Размер ячеек
 вдоль мм 220 220 220 220 220
 поперек мм 13/20 13/20 13/20 13/20 13/20
 Ширина м 1111 1
 Длина м 10075 5030 3

Укладка георешетки Tenax TT

Жесткая георешетка Tenax®TT является одноосной (воспринимает растягивающие напряжения только в одном направлении), поэтому при армировании откосов либо устройстве армогрунтовых подпорных стен георешетка укладывается только в поперечном направлении (перпендикулярно к оси земляного полотна).
локи, в которых анкерятся полотна георешетки Tenax®TT, в верхней своей части имеют специальные углубления куда укладывается георешетка с одетыми клипсами (коннекторами), а в других блоках в верхней части находится выступ (зуб). В нижней части каждого блока есть соответствующее углубление (паз) в которое входит либо георешетка с клипсами (коннекторами), либо выступ от ниже расположенного блока.

Применение георешетки TenaxTT

Жесткие экструдированные георешетки Tenax®TT относятся к одноосным, т.е материал воспринимает растягивающие усилия только в одном направлении чем и обуславливается применение данного геосинтетического материала в дорожном строительстве. Основными областями применения данной георешетки является армирование откосов и сооружение всевозможных армогрунтовых консрукций (армогрунтовых подпорных стен), а так же стен с применением бетонных облицовочных блоков типа T-block.
