Георешітки Tenax® 3D Grid
TENAX® 3D Grid (Тенакс 3Д грид) – двовісні жорсткі екструдовані георешітки з поліпропілену виробництва компанії TENAX® (Італія). Матеріал вироблений за технологією попереднього натягу, що дозволило скоротити витрати сировини на її виробництво без зменшення характеристик міцності, а збільшення товщини ребер дозволяє досягти максимального армуючого ефекту з зернистими кам’яними матеріалами.
Георешітка розроблена для армування зернистих кам’яних шарів, а так само стабілізації та зміцнення грунтів, що володіють малою несучою здатністю.
Завдяки екструзійному методу виробництва та двовісному орієнтуванню георешітка має значну жорсткість і міцність як у поздовжньому так і в поперечному напрямках, а завдяки збільшеним геометричним характеристикам ґратчастої структури забезпечується максимальне зчеплення зі стабілізованим ґрунтом або армованим зернистим матеріалом.
При будівництві на слабких підставах, осаду ґрунту при будівництві або після його закінчення може привести до наслідків, які негативно позначаться на терміні служби автодороги або іншої транспортної споруди. Наприклад щебеневі шари дорожнього одягу можуть вдавлюватися в ґрунти основи, що в свою чергу призводить до деформацій та руйнувань на поверхні автодороги або будь-якого іншого майданчика. Цього можна уникнути шляхом збільшення несучої здатності ґрунтів та обмеження вертикального зміщення щебеневих основ завдяки використанню жорстких георешіток.

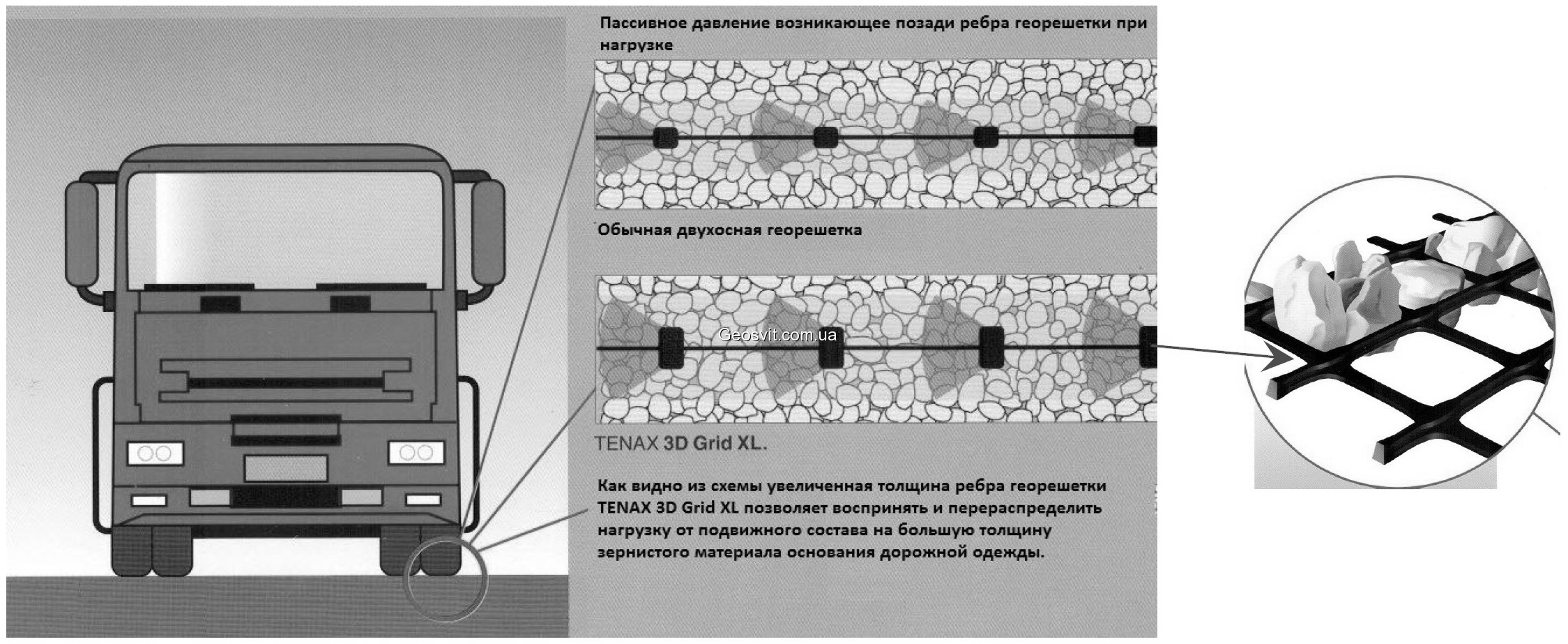

Орієнтовані у двох напрямках георешітки типу TENAX® 3D Grid (Тенакс 3Д грид) значно підвищують несучу здатність грунтів основ, обмежують рухливість баласту за рахунок взаємозаклинюючої дії (щебінь/георешітка), рівномірно розподіляють навантаження від транспортних засобів тим самим запобігаючи появі.
Область застосування георешітки TENAX® 3D Grid
- Автомобільні дороги на слабких підставах.
- Тимчасові та лісові дороги.
- Майданчики для стоянки легкових та вантажних автомобілів.
- Майданчики біля логістичних та торговельно-розважальних комплексів.
- Армування баластної призми залізниць та трамвайних колій.
- Злітно-посадкові смуги аеродромів.
- Армування зернистих шарів дорожнього одягу.
Переваги використання георешітки TENAX® 3D Grid
- Дозволяє зменшити товщину дорожнього одягу, за рахунок меншого використання зернистих матеріалів.
- Збільшує термін служби автодороги та скорочують витрати на її обслуговування.
- Поліпшують механічні властивості грунтів.
- Дозволяє використовувати невідповідні види ґрунтів.
- Зменшує вартість дорогих наукомістких проектів.
- Запобігає небажаному змішуванню інертних кам’яних матеріалів.
- Збільшує термін служби дорожнього одягу скорочуючи витрати на обслуговування автомобільної дороги.
- Дозволяє розширювати існуючі дорожні та залізничні насипи, для збільшення їх пропускних здібностей, з мінімальними витратами із землевідведення.
- Скорочує термін будівництва (можливість продовжувати роботи в зимовий період).
- Підвищує стійкість насипів.
- Оптимізують вартість будівництва.
Технічні характеристики георешітки TENAX® 3D
| Показники | Од. | Сітка Tenax 3D | |
| по довжині | по ширині | ||
| Радіальна жорсткість | кН/м | 900 | 600 |
| Ефективність з’єднання | % | 90 | 100 |
| Стійкість до інсталяції | % | 100 | 95 |
| Хімічна стійкість | % | 100 | 100 |
| Атмосферна стійкість | % | 100 | 100 |
| Коефіцієнт тертя грунт/решітка | — | 1,20 | 1,20 |
| Геометричні характеристики | |||
| Розмір осередків | мм | 55 | 55 |
| Товщина ребра | мм | 3,50 | 2,00 |
| Товщина з’єднання | мм | 7 | 7 |
| Ширина рулона | м | 4,0 | |
| Довжина полотна у рулоні | м | 50 | |
Потрібна консультація інженера по підбору георешітки для вашого проєкту?

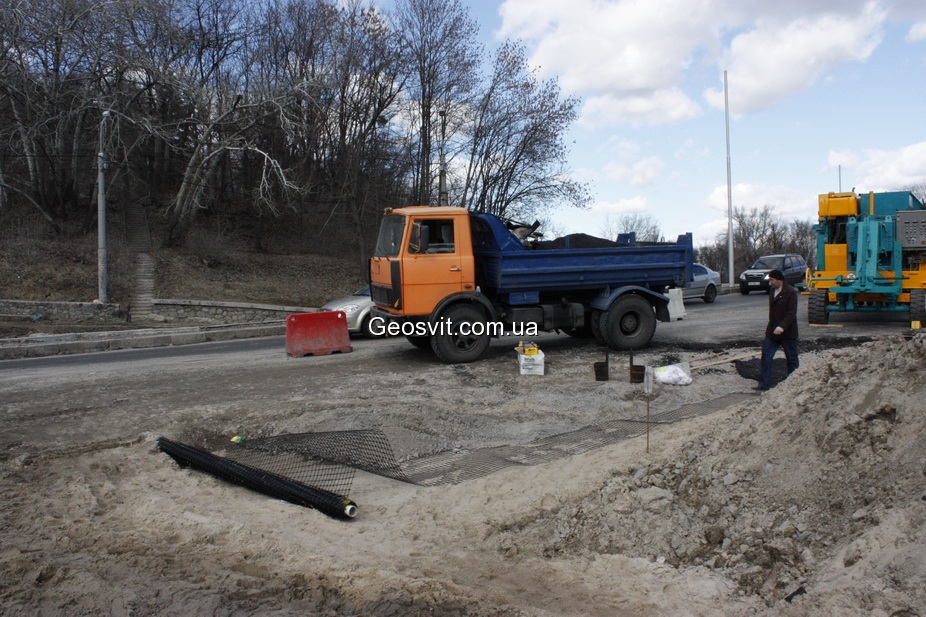

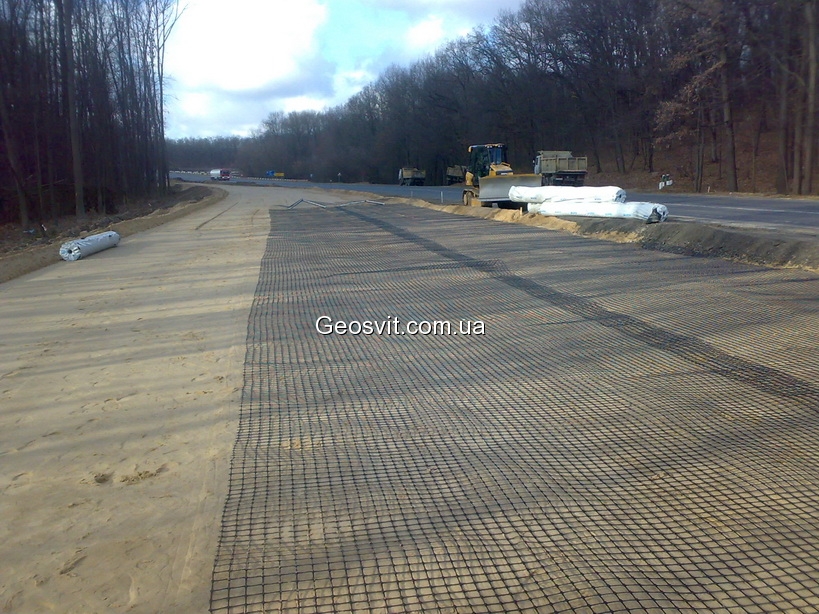

Укладка георешетки Tenax® 3D grid
Окремі полотна георешітки допускається не з'єднувати/зв'язувати механічно між собою для запобігання зміщенню одного полотна щодо іншого в процесі засипки зернистим матеріалом, оскільки через значне зчеплення кам'яного матеріалу з полотном георешітки на поверхні можуть виникати хвилі, які через з'єднання можуть передаватися на сусідні полотна. георешітки.

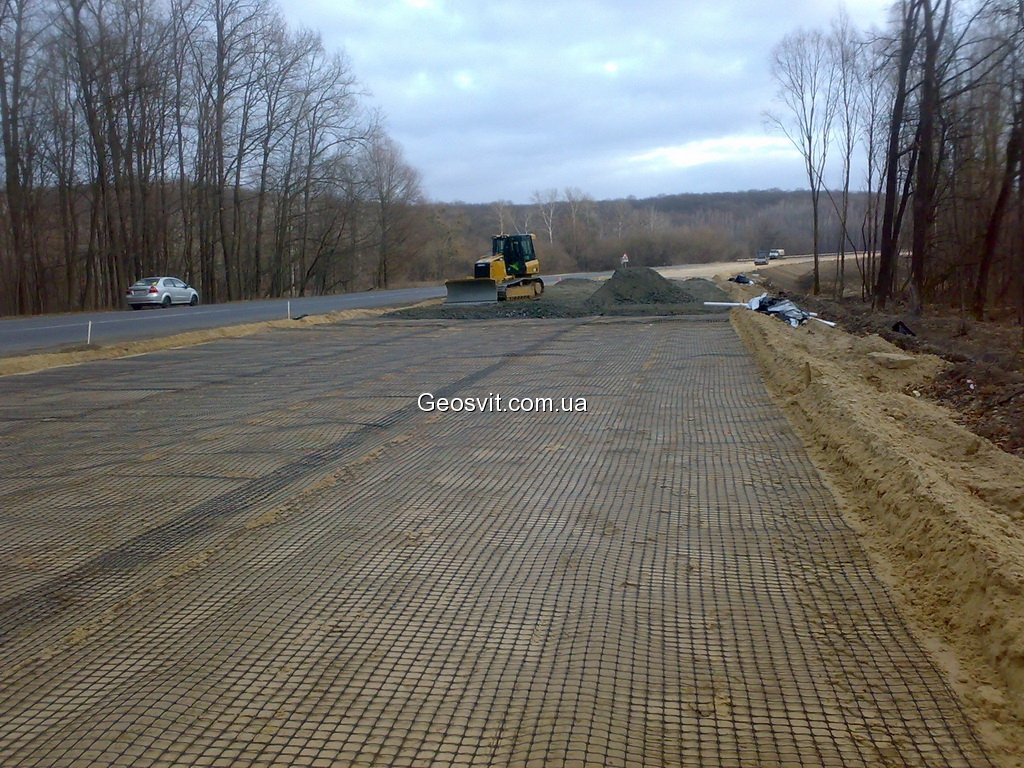

Застосування георешітки Tenax® 3D grid
Широко застосовується армування жорсткими георешітками Tenax®3Dgrid зернистих основ конструкцій дорожніх одягів автомобільних доріг та різноманітних парковок. За рахунок збільшеного розміру осередку та потовщеного ребра георешітка ідеально підходить для армування щебеневих шарів фракцією до 70мм.
