Технология укладки георешетки Armatex^® M для армирования откосов

До начала выполнения работ должен быть разработан детальный план укладки полотен георешетки. Укладывать полотна возможно двумя способами:

1. 1. • в поперечном направлении – от откоса к центру,
      • в продольном направлении – параллельно откосу.



Поперечная и продольная схемы укладки полотен георешетки

В большинстве случав георешетка Armatex^®М при армировании откосов укладывают в поперечном направлении, т.е перпендикулярно оси земляного полотна. Направление укладки георешетки должен совпадать с направлением максимальной прочности георешетки и направлением возникновения максимальных растягивающих напряжений в конструкции. Если ширина полотна георешетки (5,2м) достаточна (равная или является большей расчетной длины заложения полотен в тело откоса), то допускается продольная укладка полотен георешетки, в таком случае расчетная прочность георешетки определяется поперечным машинным направлением (MD, прочность в поперечном направлении). Стандартная ширина полотна георешетки Armatex^®М составляет 5,2м, а длина полотна в рулоне 100 м.п. При поперечной укладке георешетки расчетная прочность определяется продольным направлением (MD, прочность в продольном направлении). Если георешетка имеет одинаковую прочность, как в продольном, так и поперечном направлениях и ширина полотна отвечает расчетной величине заложения армирующих полотен в тело откоса то направление укладки такой георешетки не имеет значения. Армированная откосная часть либо армогрунтовая подпорная стенка может состоять с таких элементов как: полотна первичного армирования, полотна вторичного армирования, противоэрозионная защита, дренаж (застенный дренаж).

Первичное армирование отвечает за общую устойчивость откоса либо армогрунтовой подпорной стенки, вторичное армирование отвечает за устойчивость откосной части в процессе уплотнения. При укладке полотен первичного армирования в откосах с крутизной (углом заложения) положе за 1:1 (45⁰) завороты полотен георешетки в тело откоса можно не выполнять, кроме случаев когда в качестве грунта насыпи используют несвязный мелкозернистый материал, например, речной песок. При более крутых откосах необходимо выполнять завороты полотен в торцевой части откоса.



Схема укладки георешетки без заворотов и с заворотами в торцевой части откоса

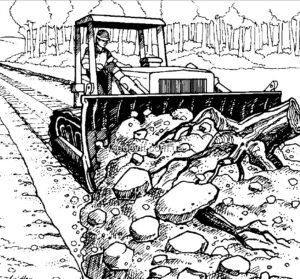

После подготовки основания раскатывается полотно георешетки Armatex^®М в соответствии с направлением отсыпки зернистого слоя перекрытия или другого вышерасположенного материала. Для предотвращения повреждаемости георешетки, запрещается тянуть полотно материала по основанию до места укладки. Рулон георешетки должен быть уложен и раскатан максимально ровно. Волны и складки необходимо разравнивать подтягиванием краев с их последующим креплением к основанию при помощи металлических нагелей с шагом 2,0…2,5м.

Конструкция металлического нагеля

Величина нахлестов материалов по ширине полотна георешетки Armatex^®М должна составлять не менее 0,30 — 0,50м, а по длине полотна не менее 0,50…0,70м. На горизонтальных кривых или в местах поворотов трассы полотна должны быть прирезаны и уложены одно на одно в направлении поворота на предыдущее полотно слоя. Места соединения полотен должны быть скреплены скобами или пришпилены нагелями с шагом приблизительно 1,5-2,0 м.

Прирезка отдельных полотнен       Укладка отдельных полотен на повороте

Для формирования торцевой части армированного откоса можно использовать временную съемную опалубку (например, из дерева или металла), а так же можно использовать постоянную потерянную опалубку из металлических сварных сеток.



Элементы съемной опалубки

При использовании съемной опалубки торцевые металлические упоры устраивают с шагом 2,0м. Деревянные щиты опалубки должны иметь высоту в соответствии с расчетной высотой слоя грунта над георешеткой. В большинстве случаев эта высота составляет 0,4…0,6м. При использовании съемной опалубки необходимо иметь её в двух комплектах достаточных для одной захватки. Один комплект для первого армированного слоя, а второй для следующего. Т.е сначала устраивается с опалубкой первый слой, на поверхность которого после формирования и уплотнения грунта укладывается новый комплект опалубки и устраивают следующий армированный слой. После окончания работ по формированию второго слоя переходят к устройству третьего, для чего снимают опалубку с первого слоя. В такой последовательности выполняют работы по устройству всех последующих слоев армогрунтовой конструкции. Опалубка с использованием металлических сварных сеток  является несъемной и остается в конструкции на весь срок эксплуатации.



Наклонная металлическая опалубка                                                    Вертикальная металлическая опалубка



Элементы наклонной и вертикальной металлической опалубки

Для металлической опалубки может использоваться сварная сетка из арматуры диаметром 4-8мм, с размером ячейки 10см*10см или 15см*15см. Шаг металлических стяжек зависит от диаметра арматуры из которой сделана опалубка. Чем больше диаметр тем больше шаг устройства розтяжек, который в большинстве случаев находится в пределах 1,0-1,5м. Для предотвращения высыпания грунта, через ячейки сетки, в торцевых частях необходимо предусмотреть укладку прослойки из нетканого геотекстиля, противоэрозионного мата либо мешков заполненных растительным грунтом.



Геотекстиль или мешки с грунтом в торцевой части заворотов

Обратная засыпка полотен георешетки. Для предотвращения повреждения георешетки запрещен заезд транспортных средтсв и строительной техники непосредственно на незащищенное (не перекрытое материалом засыпки) полотно. Заезд техники разрешен если толщина слоя перекрытия (материала который предусмотрен проектной документацией) между колесом автомобиля и полотном георешетки составляет не менее 150-300мм. Минимальная величина слоя перекрытия должна составлять 200мм (150мм для оснований с модулем упругости выше 30 МПа). Разгрузка и последующее отсыпание материала засыпки выполняется по схеме «от себя», т.е надвижкой либо при помощи фронтальных погрузчиков или экскаватора. В общем виде последовательность выполнения работ по устройству армогрунтовой конструкции складывается со следующих операций:

Уплотнение слоя засипки.

В зависимости от материала засыпки/перекрытия полотне георешетки, уплотнение выполняют при помощи пневмоколесных или гладковальцевых катков. Уплотнение необходимо выполнять при оптимальной влажности грунтов. Проезд уплотняющих машин либо механизмов по неприкрытому полотну георешетки запрещен, из-за возможности её повреждения. Уплотнение грунта в торцах конструкции на ширину 1м от края необходимо выполнять только при помощи ручных виброплит или трамбовок. Проезд катков на расстоянии менее 1м от края конструкции запрещен по требованиям безопасности производства работ, а так же проезд по краю среднего или тяжелого катка может вызвать деформацию опалубки.

Организация движения техники.

Для предотвращения сдвига параллельно уложенных полотен Armatex^®М, на первом грунтовом или зернистом слое перекрытия георешетки, развороты техники не допускаются. Развороты техники разрешены только за пределами площади покрытой георешеткой. Колея, которая формируется во время строительства, должна быть заполнена соответствующим материалом из которого сформирован слой перекрытия. Запрещено выравнивать колейность срезанием неровностей, поскольку это может уменьшить проектную толщину слоя перекрытия над полотном георешетки. Заезд техники разрешен если толщина слоя перекрытия (материала который предусмотрен проектной документацией) между колесом автомобиля и полотном георешетки составляет не менее 150-300мм. Минимальная величина слоя перекрытия должна составлять 200мм (150мм для оснований с модулем упру гости выше 30 МПа). Заезд техники непосредственно на не перекрытое материалом засыпки полотно георешетки Armatex^®М запрещен, поскольку это может привести к повреждаемости материала.
