Геокомпозиты Enkadrain

Enkadrain® (дренажный геокомпозит Энкадрейн) – водопроницаемый дренажный мат, производства компании Bonar (Германия), который состоит из дренирующего ядра, размещенного между двумя неткаными термоскрепленными или иглопробивными фильтрами. Дренирующий слой состоит из прочных витых полиамидных нитей, сплавленных между собой в местах пересечения.

Благодаря своей конструкции Enkadrain® обладает высокой дренирующей способностью при значительных нагрузках. Дренирующий слой материала не заиливается благодаря фильтрам, которые не пропускают крупные частицы грунта. При этом мелкие частицы, попавшие в дренаж, вымываются водой.

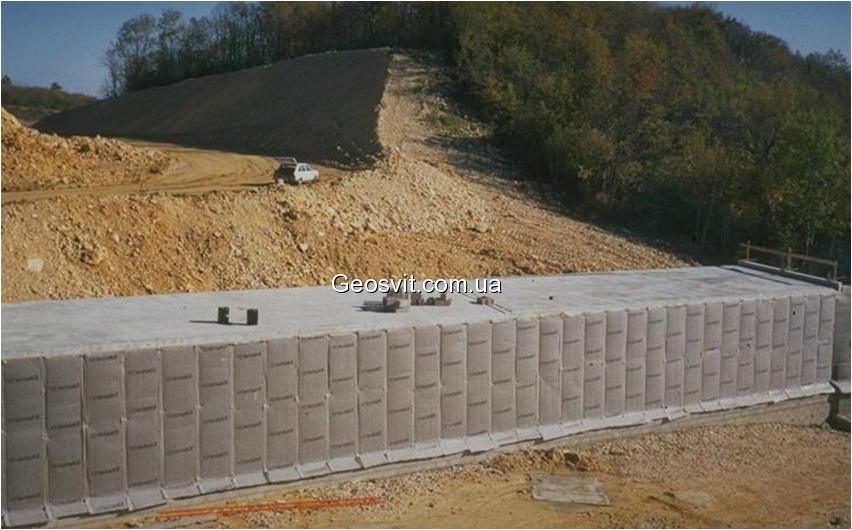

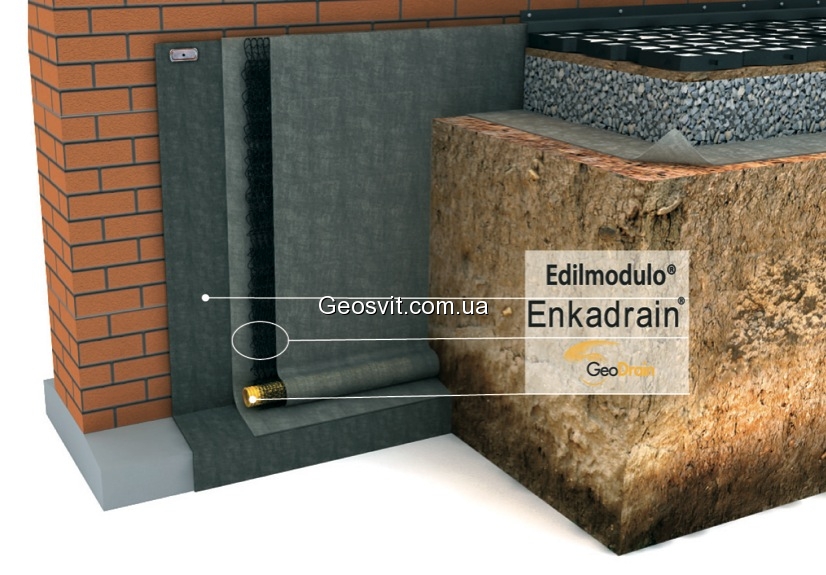

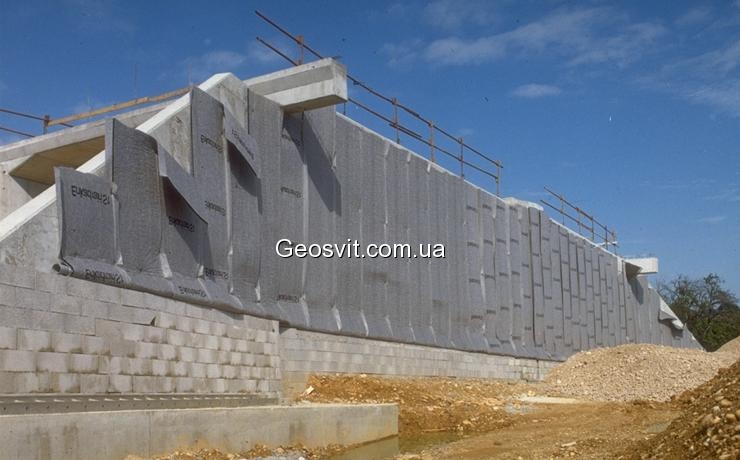

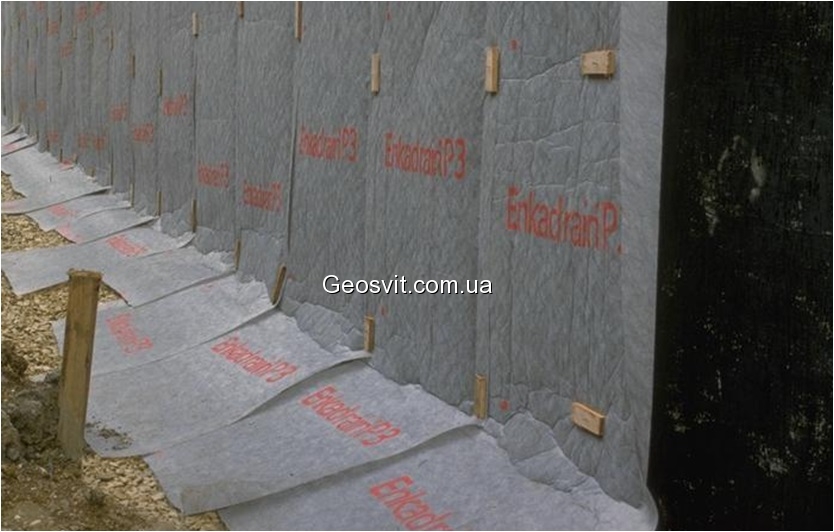

Вертикальный дренаж с геокомпозитом Enkadrain - фото 1   Вертикальный дренаж с геокомпозитом Enkadrain - фото 2  Вертикальный дренаж с геокомпозитом Enkadrain - фото 3

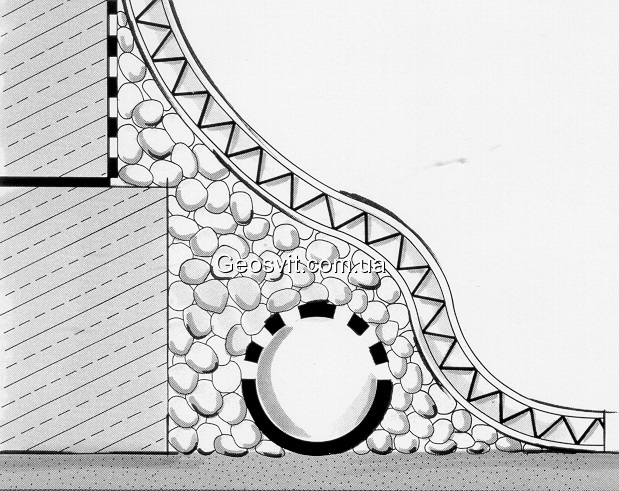

Вертикальный дренаж с геокомпозитом Enkadrain

Такие разновидности геокомпозитов применяются в дренажных системах для вертикальных и горизонтальных дренажей всевозможных зданий и сооружений без обеспечения гидроизоляционных свойств. Геокопмозит  Enkadrain® (Энкадрейн) чаще всего укладываются поверх гидроизоляционного слоя и помимо обеспечения дренажа выполняют защитную функцию основной гидроизоляции от механических повреждений.

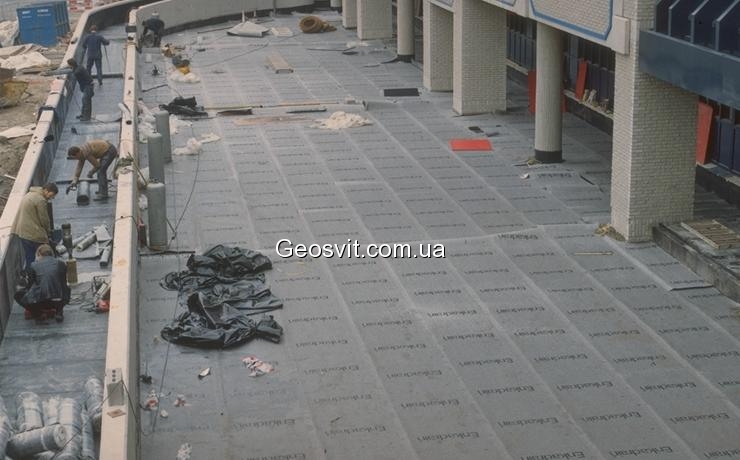

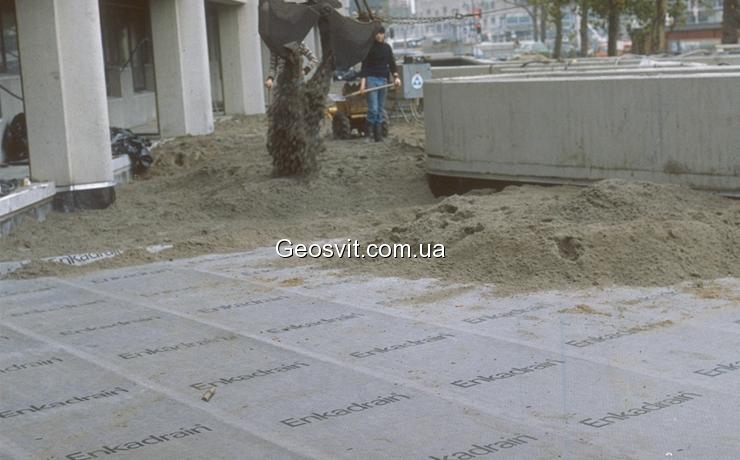

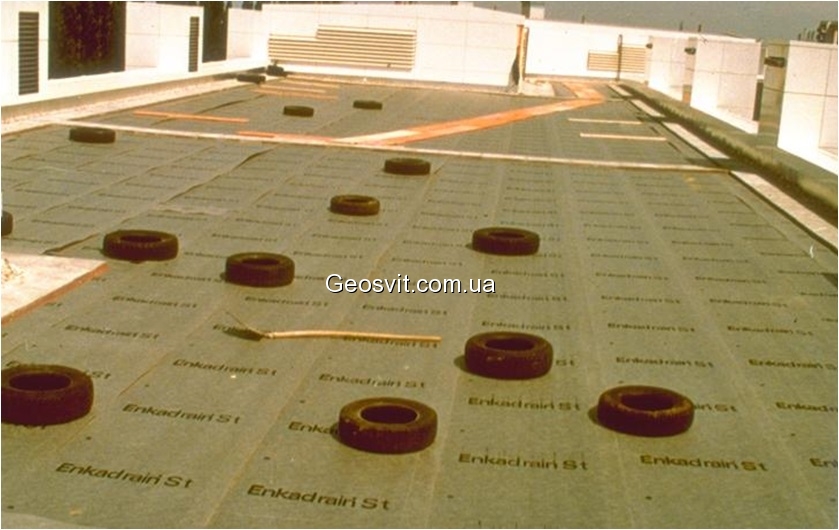

Горизонтальный дренаж с геокомпозитом Enkadrain - фото 1   Горизонтальный дренаж с геокомпозитом Enkadrain - фото 2  Горизонтальный дренаж с геокомпозитом Enkadrain - фото 3

Горизонтальный дренаж с геокомпозитом Enkadrain

Основные области применения дренажного геокомпозита Enkadrain®:

  • вертикальные (пристенные) дренажи зданий и сооружений;
  • горизонтальные (пластовые) дренажи зданий и сооружений;
  • дренажи зеленых и эксплуатируемых кровель;
  • вертикальные прикромочные дренажи автомобильных дорог;
  • застенные дренажи подпорных стен;
  • дренажи при строительстве полигонов захоронения отходов;
  • газовые дренажи при рекультивации и закрытии полигонов отходов.
  • вертикальные фитильные дрены для ускорения консолидации переувлажненных грунтов основания.

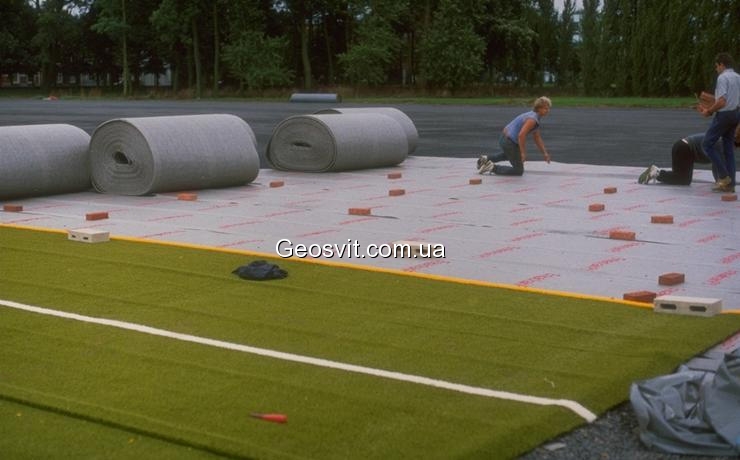

Применение дренажного геокомпозита Enkadrain - фото 1  Применение дренажного геокомпозита Enkadrain - фото 2  Применение дренажного геокомпозита Enkadrain - фото 3

Применение дренажного геокомпозита Enkadrain

Основные технические характеристики дренажного геокомпозита Enkadrain

Характеристики геокомпозитаМарки дренажного геокомпозита
5006H/5-2s/M110PP5004C/5-2s/M110PPB10
Гидравлический градиентДавлениеОтводимый объем в л/(сек*м)
  i=1,0кПа
202,50 1,00 2,10
502,30 0,90 1,04
100 2,20 0,82 0,39
200 1,40 0,75 —

  i=0,1

 20 0,69 0,20 0,62
 50 0,62 0,17 0,25
 100 0,56 0,15 0,08
 200 0,29 0,14 —
    i=0,03 20 0,25 0,08 0,29
 50 0,22 0,07 0,10
 100 0,19 0,05 0,03
 200 0,11 0,04 —
 Сырье фильтров    полипропилен/полипропилен
 Поверхностная плотность гр/м2 620 720 550
 Толщина мм 6,24,59,5
 Прочность на разрыв кН/м 16 16 10
 Максимальное удлинение % 454540
 Конусное продавливание мм 323245
 Размер пор текстиля (О90) мкм 9090180
 Водопроницаемость геотекстиля (VIН50) мм/сек 100100100
 Длина/ширина геокомпозита м/м 100/5 100/5 45/1
 Длина/диаметр рулона м/м 5,3/0,95 5,3/0,8 1,02/1,1
 Вес рулона кг 337 387 25,5

Преимущества использования дренажного геокомпозитаEnkadrain® :

  • сокращения толщин дренирующих слоев из минеральных материалов за счет ускорения отвода воды;
  • повышения прочности дорожной конструкции за счет снижения влажности грунтов земляного полотна, улучшением условий работы несвязных и связных грунтов под действием динамических нагрузок;
  • ускорение времени консолидации грунтов основания;
  • обеспечение защиты лежащих под геодренажем слоев из минеральных материалов от заиливания в процессе эксплуатации за счет выполнения функций фильтра;
  • Незначительная деформация материала. Большие нагрузки, возникающие из-за давления грунта или работ при уплотнении, незначительно уменьшают водопропускную способность дренажного геокомпозита.
  • Экономия средств. Дренажный геокомпозит при достаточно небольшой толщине имеют такую же водопропускную способность, что и дренажный щебень из-за чего значительно уменьшаются затраты по выемке грунта и укладке щебня.
  • Небольшой вес, что обеспечивает высокую скорость монтажа.

Применение дренажного геокомпозита Enkadrain

Дренажный геокомпозит Enkadrain® в ландшафтном строительстве и благоустройстве территорий применяется для вертикального дренажа всевозможных подпорных стен, а так же для горизонтального дренажа «зелёных» и эксплуатируемых кровель. Именно по причине лёгкости, простоты и скорости монтажа, а также минимальному количеству грунтовых работ при его укладке, дренажный геокомпозит Enkadrain® стал популярным в ландшафтном строительстве.

Укладка дренажного геокомпозита Enkadrain

Геокомпозит Enkadrain в конструкциях зеленых эксплуатируемых кровель применяется в качестве дренажного слоя для отвода излишней влаги. Укладка геокомпозита происходит на предварительно подготовленную по условиям проекта поверхность. Обрезка рулона по длине Enkadrain® осуществляется при помощи строительного ножа или ножниц. Полотно необходимой длины заводится на стену с запасом 10см и закрепляется при помощи дюбелей и уплотнительных прокладок.
