Георешетка
Георешетки ‒ плоский армирующий синтетический материал, который имеет ячеистую структуру. Он отличается сквозной конструкцией и визуально похож на обычные сетки.
Главная функция георешеток ‒ армирование. Чаще всего их применяют в работе со всеми видами грунтов и зернистыми стройматериалами.
В производстве используют разные виды материалов для создания подобных изделий:
- полиэстер (РЕТ);
- полипропилен (РР);
- полиэтилен повышенной степени прочности (HDPE);
- поливинилалкоголь (PVA).
Разновидности георешеток
С учетом определенного способа производства, что был взят за основу, все материалы принято классифицировать следующим образом:
- Тканые георешетки или, как их еще называют ‒ гибкие.
- Термически скрепленные.
- Экструдированные или жесткие георешетки.
- Геокомпозитные георешетки

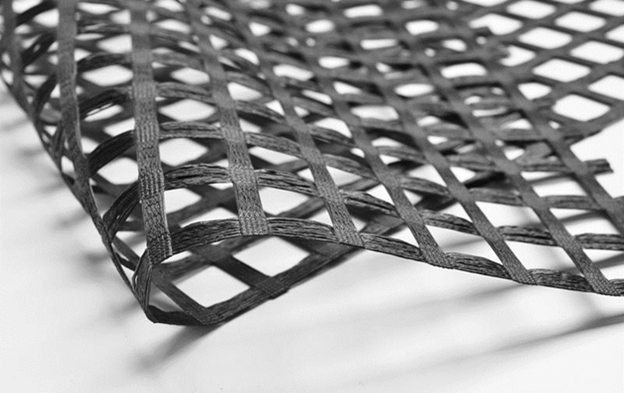

Тканые георешетки изготавливаются при помощи ткацкой технологии с использованием высокопрочных нитей. Для защиты материала от ультрафиолетового излучения (солнечного света) и агрессивных веществ в грунтах, георешетки дополнительно покрываются защитным полимерным покрытием. Самым популярным защитным покрытием является покрытие из поливинилхлорида (PVC).
Георешетки, созданные из современного поливинилалкоголя (PVA), характеризуются малым удлинением, что составляет 3-5%.
Компания Euroizol Geosynthetics предлагает в своем ассортименте высококачественные тканные георешетки, которые обеспечивають надежное армирование слабых основ и стабилизацию грунтов.
Жесткие термически скрепленные решетки ‒ разновидности, которые изготавливаются из предварительно подготовленных продолговатых плоских элементов. Они пересекаются под прямым углом, а в местах их соединения производители используют термическое скрепление.
Экструдированные производятся способом экструзии ‒ нагрев полотна до состояния его расплавления. В производстве чаще всего используют полипропилен (PP) или полиэтилен высокой прочности (HDPE). Полотна нагревают, после чего в них делают отверстия, а затем они охлаждаются. Такие модели производит компания Tenax (Италия).
Компания Euroizol Geosynthetics рекомендует к использованию в проектах висококачественные экструдированные георешетки, которые обеспечивають надежное армирование слабых основ и стабилизацию грунтов.
Рекомендуем к использованию в Ваших проектах композитные георешетки от компании ARMATEX.
Нужна консультация инженера по подбору георешеток для вашого проекта?
Еще одна квалификация георешеток - по ориентации структуры (или по осям ориентации)
- Одноосные: имеют основную прочность только в одном направлении (продольном). Они предназначены преимущественно для армирования грунтовых массивов, склонов и подпорных стен.
- Двухосные: имеют одинаковую прочность в двух взаимно перпендикулярных направлениях (продольном и поперечном). Их используют для стабилизации оснований дорожной одежды и слабых грунтов.
- Трехосные:имеют изотропную структуру (треугольные ячейки), позволяющую равномерно распределять нагрузку на 360 градусов. Это обеспечивает более высокую жесткость по сравнению с двухосными аналогами.
Отличие одноосных решеток от двухосных заключается в том, что одноосные георешетки работают только в одном направлении и используются для возведения армированных откосов или для сооружения подпорных стен.
Когда растяжение полотен происходит сразу в две стороны, получаются экструдированные двухосные решетки повышенной степени жесткости ‒ Tenax® LBO. В такой решетке восприятие усилий от нагрузок осуществляется как в продольном, так и в поперечном направлениях. За счет экструзионного метода изготовления георешетка характеризуется высокой степенью жесткости.
В процессе растяжения полотен только в одну сторону получаются жесткие одноосные решетки Tenax® TT. Они двумерные и выполнены из полиэтилена повышенной плотности (HDPE). Восприятие нагрузок происходит в одном направлении. Поэтому одноосные георешетки применяют в виде анкерной детали при строительстве армогрунтовых сооружений и в подпорных стенах с использованием облицовочных блоков. Завод-изготовитель берет за основу полиэтилен повышенной прочности (HDPE) из-за его химической и биологической устойчивости, благодаря чему будет обеспечен продолжительный срок службы всей постройки. Эксплуатационный срок армогрунтовых подпорных стен с такими решетками варьируется от 60 до 120 лет.
Функциональные особенности

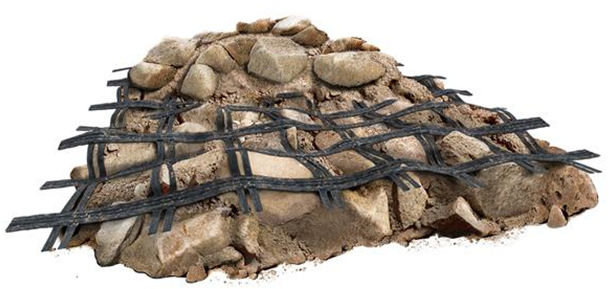

При подборе армирования учитываются силы сцепления зернистых частиц и ячеек георешеток. На решетку приходятся все растягивающие усилия, и ее задача ‒ распределить их по поверхности. Таким образом заметно уменьшаются максимальные усилия в верхней части всей конструкции, что положительно сказывается на ее несущей способности.
При обычной эксплуатации все связные, несвязные грунты и зернистые стройматериалы воспринимают исключительно сжимающие усилия. При этом они не сопротивляются усилиям сдвигающих и растягивающих сил. Поэтому рекомендуют использовать армирующие свойства георешеток для повышения прочности и стойкости любых земляных конструкций.
Применение георешеток
Представленный вид материала используется во многих сферах:

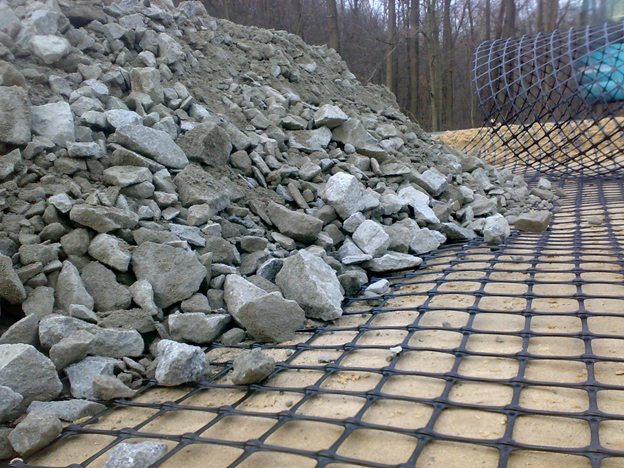

- Для увеличения несущей способности при строительстве на слабых и просадочных основаниях с низкой несущей способностью
- При реконструкции склонов после оползней.
- Армирование земляных конусов мостов и путепроводов.
- Усиление оснований, предназначенных для укладки будущих взлетно-посадочных полос, рулежных участков аэродромов.
- Усиление асфальтобетонных покрытий взлетно-посадочных участков.
- При возведении армогрунтовых подпорных стен и таких, в которых задействованы дополнительные облицовочные блоки.
- Усиление откосов дорог всех категорий.
- При устройстве временных проездов, лесовозных дорог.
- Усиление зернистого слоя основания дорожного полотна логистических компаний, стоянок возле магазинов, гипермаркетов.
- Армирование балластной призмы для путей железнодорожного транспорта, скоростных трамвайных линий.
Широкое применение таких решеток обусловлено их огромным списком преимуществ. Среди основных достоинств материала следует отметить:
- Возможность улучшить механические свойства грунтов в основании конструкции.
- С помощью качественного материала удается справиться с любыми задачами в сложных и нетипичных геологических условиях.
- Работа с различными видами грунтов ‒ даже с теми, что не подходят по своим техническим характеристикам.
- Увеличенные показатели устойчивости и надежности готовых сооружений.
- Расширение уже существующих железнодорожных и дорожных насыпей, чтобы повысить их пропускные способности. При этом отмечают незначительные затраты на земляные работы, а также отсутствие увеличенной ширины в основании насыпи.
- Увеличенная скорость выполнения запланированных строительных работ.
- Возможность уменьшить высоту слоев зернистых материалов.
Лидер использования георешеток в проектных работах ‒ компания «Евроизол», которая занимается продажей данного материала по всей Украине, сотрудничает с ведущими производителями. Продукция прошла все специальные тестовые проверки, подтверждающие высокое качество.
Ассортимент георешеток компании Euroizol Geosyntetics
- ARTER® GTS ‒ актуально для укрепления насыпей. Армирование происходит благодаря тому, что зерна сыпучего материала жестко заклинены в ячейке. Так можно увеличить степень прочности подготовленной поверхности. Удается экономить на закупке щебня, уменьшая его слой. Использование подобных конструкций актуально для дорожного строительства и ландшафтного дизайна.
- Armatex® G ‒ тканый, гибкий материал, в процессе производства которого использовали полиэфирные нити, имеющие покрытие из поливинилхлорида (PVC). Такие решетки были созданы посредством сшивания перпендикулярных продольных и поперечных элементов прочными узлами по специальной технологии. При этом размер ячеек варьируется от 15 до 35 мм. В результате частицы несвязного грунта или камни попадают в решетку и удерживаются в ней. Основные сферы эксплуатации: строительство дорог, ландшафтный дизайн.
- Armatex® M ‒ тканая, гибкая решетка, которая была изготовлена из поливинилалкогольных (PVA) волокон, имеющих защитное покрытие из поливинилхлорида (PVC). Преимущество официальных 100% качественных георешеток заключается в уникальности сырья, из которого они были созданы. В результате готовая продукция отлично справляется с негативным влиянием внешней среды и отличается предельным удлинением до 6,5%. Такие качества позволяют задействовать решетку в процессе работы со слоями, укрепленными цементными смесями, или применять как анкерный элемент между двумя блоками, соединенными цементным смесям. Незначительные показатели удлинения позволяют работать с материалом в качестве армирующего элемента.
- Armatex® RSR ‒ тканый композитный тип решеток, что применяют для усиления асфальтобетонных конструкций дорог и аэродромных участков. По своей конструкции состоит из георешетки (полиэфирные волокна PET), а также тонкого нетканого полотна (за основу был взят полипропилен PP). Применение георешеток актуально для всех сфер строительства.
- Armatex® RSM ‒ композитные изделия тканого типа, что используются для укрепления асфальтобетонных поверхностей. Это конструкция, выполненная из поливинилалкогольных волокон (PVA). Данное полотно не плавится под действием горячих асфальтобетонных смесей, плавится только подложка материала. За счет уникального состава эта продукция характеризуется удлинением до 4%.
- ТENAX® LBO ‒ двуосные экструдированные решетки жесткого типа, изготовленные из полипропилена (PP) от бренда TENAX (Италия). Применение экструзионного метода изготовления помогло создать георешетки, что имеют одинаковые показатели прочности в двух направлениях ‒ поперечном и продольном.
- ТENAX® TT ‒ одноосные жесткие изделия, что выполнены из прочного полиэтилена посредством ориентирования ребер в одном направлении. За счет высококачественного состава конструкция химически инертна и устойчива к растяжению. Поэтому она нашла свое призвание при армировании грунтовых насыпей и подпорных стен с применением облицовочных блоков.
- TENAX® 3D Grid ‒ двуосные экструдированные официальные 100% качественные георешетки из пропилена (PP), что были изготовлены методом предварительного натяжения. Увеличенная толщина ребер обеспечивает максимальный армирующий эффект с зернистыми каменными материалами.
Купить георешетку: плоскую и объемную
Прежде чем купить георешетку, рекомендуется обратить внимание на ее конструкцию, с учетом которой важно определить степень прочности.
Выбирая георешетку для асфальта, рекомендуется ознакомиться с особенностями материала, из которого она сделана. Ведь одним из важных показателей является температура плавления. Она должна быть больше 220 градусов. Это позволит правильно использовать конструкцию и обеспечить ее безопасную эксплуатацию на протяжении долгого времени.
Как формируется цена георешетки и от чего она зависит
Необходимо учесть следующие важные критерии выбора:
- Компания-производитель, которая занимается изготовлением решеток.
- Сырье, взятое за основу. Дополнительные материалы, что были использованы в качестве пропитки.
- Технологии, которые помогли создать высококачественную продукцию.
- Особенности внешнего вида.
- Предназначение продукции: для каких сфер она актуальна.
- Толщина и предел прочности при разрыве.
- Относительное удлинение при разрыве.
- Степень прочности сварного шва на отрыв.
- Температура плавления, которая напрямую зависит от материала, взятого за основу. Этот параметр крайне важен при армировании асфальтобетонных слоев.
- Монтажные условия.
От всех этих параметров зависит тот факт, как формируется цена георешетки. Поэтому при приобретении каждый покупатель сможет определить для себя все первостепенные и второстепенные характеристики.
Мы продаем георешетку и другие надежные геосинтетические материалы в Украине, предоставляя своим клиентам большой ассортимент товаров, которые в полной мере удовлетворят самые требовательные запросы.
Услуги по укладке георешеток в процессе укрепления поверхности и основания грунта.
Нужна консультация инженера по укладке георешеток в вашом проекте?
Среди реализованных кейсов компании Евроизол-Геосинтетикс можно выделить проект для нефтегазового комплекса.
Современные технологии в процессе производства георешеток оказали положительное воздействие на расширении их эксплуатационных возможностей. Применение георешеток в нефтегазовой промышленности позволяет решить следующие задачи:
- Укрепление сложных участков трубопроводной системы, а также нефтегазопроводов ‒ водовыпуски, водотоки, подводные переходы, а также откосы, расположенные в горах.
- Насыпи крановых узлов.
- Насыпи всевозможных площадок, где работают компрессорные станции, происходит процесс переработки нефти, газа.
- Насыпи большого количества грунта для площадок, которые расположены на торфяном основании.
Кроме того, георешетки были использованы для укладки дорог, как подъездные пути к разным объектам нефтегазового комплекса. Такой материал нашел свое применение в строительстве подпорных стенок при обустройстве месторождений. В результате удалось грамотно организовать и наладить производственный процесс на этих предприятиях.
Укладка материала для укрепления водотоков
Геоматериал отличается особой степенью гибкости, за счет чего конструкции устойчивы к различным деформациям в результате локальных сдвигов грунтовых насыпей. Поэтому этот материал является идеальным для укрепления русел рек, искусственных водоемов, откосов сооружений гидротехнического направления.
Укладка георешеток при строительстве железнодорожных путей
Особой популярностью георешетки пользуются при строительстве железнодорожных путей, часто проходящих через территории, где есть слабые грунты.
Для железных дорог специалисты применяют качественное армирование подбалластного слоя основания с дополнительным использованием заполнителя. Поэтому удается равномерно распределить будущую нагрузку от железнодорожного транспорта по всей площади, где будут проложены пути.
Мы продаем георешетки и другие надежные геосинтетические материалы по ценам от производителя, подбирая материалы из большого ассортимента продукции под ваш проект предлагающие нужные вам решения для армирования конструкций любой сложности.
Преимущества сотрудничества с компанией Euroizol Geosynthetics:
