Георешітки Tenax® TT
TENAX® ТТ (Тенакс® ТТ) – одновісні (односпрямовані) жорсткі екструдовані георешітки виробництва компанії TENAX® Італія.
Георешітки є двовимірними структурами, виготовленими з поліетилену високої щільності (HDPE) за допомогою процесу орієнтування молекул в одному напрямку. Ця технологія дозволяє отримати геосинтетичний матеріал високої технічної якості, що дозволяє використовувати його в інноваційних технічних рішеннях.
Георешітки TENAX® TT за рахунок сировини є хімічно інертними і мають підвищену стійкість до розтягування, як правило, використовуються для армування ґрунтів, створення армогрунтових підпірних стін та підпірних конструкцій з використанням фасадних облицювальних блоків T-block.
Частинки ґрунту або зернистого матеріалу утримуються в отворах решітки, яка таким чином виконує функцію армування і забезпечує стійкість конструкції.
Композитна структура, утворена ґрунтом і георешіткою, поводиться таким чином, ніби вона має внутрішню стійкість до розтягування, коли у звичайних умовах ґрунт працює тільки на стиск і не має стійкості до зсуву чи розтягування.
Структура ґрунт-георешітка забезпечує стійкість до стиснення шару ґрунту або зернистого матеріалу завдяки стійкості георешітки Tenax® TT до розтягування, створюючи таким чином новий армогрунтовий матеріал, що має більш високу жорсткість і стабільність ніж шар звичайного ґрунту.
Область застосування жорстких одновісних екструдованих георешіток Tenax® TT:
- будівництво армогрунтових підпірних стін;
- армування та зміцнення укосів насипів автомобільних та залізниць;
- будівництво насипів автомобільних та залізниць з підвищеною не нормативною крутістю укосів;
- відновлення зсувних ділянок;
- стабілізація укосів набережних;
- будівництво підпірних стін із модульних блоків;
- будівництво природних ґрунтових протишумових бар’єрів.
При будівництві транспортних або інших споруд в стислих умовах, коли треба використовувати місцеві ґрунти які часто не мають відповідних фізико-механічних характеристик і при цьому необхідно зводити насипи з укосами підвищеної крутості використовують моно-орієнтовані георешітки TENAX® TT.
Технологія влаштування армогрунтових конструкцій з використанням георешіток уможливлює спорудження укосів насипів і дамб покритих рослинністю зі схилами понад 80 0. При використанні як облицювання блоків типу Т-блок або інших бетонних блоків можна споруджувати вертикальні армогрунтові конструкції та підпірні стіни, а унікальні характеристики міцності одновісних георешіток TENAX® TT будуть забезпечувати стійкість і надійність всієї споруди протягом усього терміну експлуатації.
Переваги використання одновісних георешіток Tenax® TT:
- георешітка забезпечує зміцнення крутого схилу з подальшим озелененням допускаючи при цьому використання місцевих ґрунтів з невідповідними фізико-механічними характеристиками;
- за рахунок використання місцевих ґрунтів зводиться до мінімуму негативний вплив на навколишнє середовище, укріплений схил знову набуває природного рослинного покриву та природного вигляду;
- за рахунок збільшення крутості укосів насипів залізниць та автомобільних доріг зменшується ширина смуги відведення землі під будівництво;
- армогрунтові конструкції з використанням моно-орієнтованих георешіток Tenax® ТТ (Тенакс ТТ) не вимагають спорудження котлованів, бетонних фундаментів, безлічі сталевої арматури;
- конструкції укріплені георешітками забезпечують високу безпеку та надійність, а також здатні витримувати значні статичні та динамічні/сейсмічні навантаження;
- георешітки Tenax® ТТ володіють високою межею міцності при розтягуванні, великою міцністю з’єднань, підвищеною опірністю до пошкоджень конструкції та довговічністю понад 120 років;
- будучи виготовлені з поліетилену високої щільності (HDPE) георешітки не піддаються хімічному та біологічному впливу.
Технічні характеристики одновісних екструдованих георешіток Tenax® TT
| Показники | Од. вим | Tenax TT 045 | Tenax TT 060 | Tenax TT 090 | Tenax TT 120 | Tenax TT 160 |
| Міцність на розрив | кН/м | 45 | 60 | 90 | 120 | 150 |
| Міцність при подовженні 2% | кН/м | 11 | 17 | 26 | 36 | 45 |
| Міцність при подовженні 5% | кН/м | 25 | 32 | 50 | 72 | 90 |
| Максимальне подовження під час розриву | % | 11,5 | 13 | 13 | 13 | 13 |
| Розмір осередків | ||||||
| вздовж | мм | 220 | 220 | 220 | 220 | 220 |
| впоперек | мм | 13/20 | 13/20 | 13/20 | 13/20 | 13/20 |
| Ширина | м | 1 | 1 | 1 | 1 | 1 |
| Довжина | м | 100 | 75 | 50 | 30 | 3 |
Потрібна консультація інженера по підбору матеріала для вашого проєкту?
Укладання георешітки Tenax TT
Жорстка георешітка Tenax®TT є одновісною (сприймає напруги, що розтягують, тільки в одному напрямку), тому при армуванні укосів або пристрої армогрунтових підпірних стін георешітка укладається тільки в поперечному напрямку (перпендикулярно до осі земляного полотна).
локи, в яких анкеряться полотна георешітки Tenax®TT, у верхній своїй частині мають спеціальні поглиблення, куди укладається георешітка з одягненими кліпсами (коннекторами), а в інших блоках у верхній частині знаходиться виступ (зуб). У нижній частині кожного блоку є відповідне заглиблення (паз), в яке входить або георешітка з кліпсами (коннекторами), або виступ від нижче розташованого блоку.

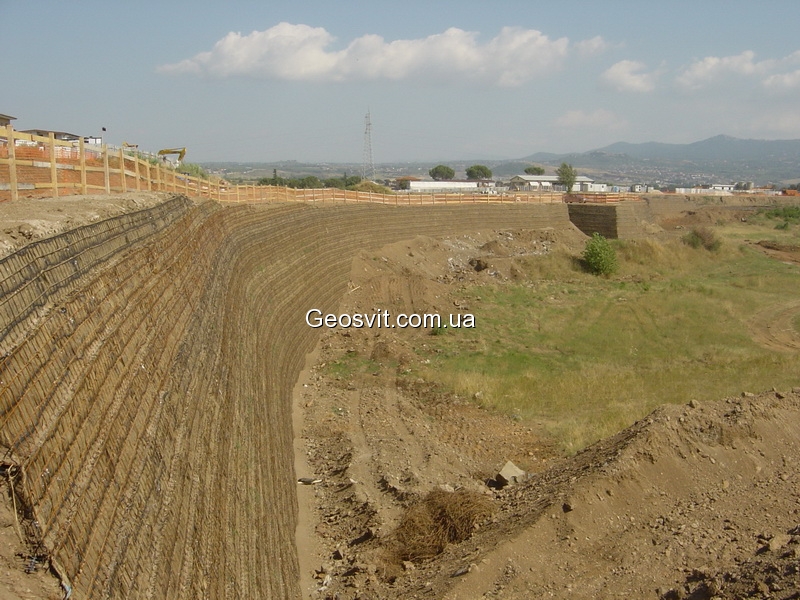

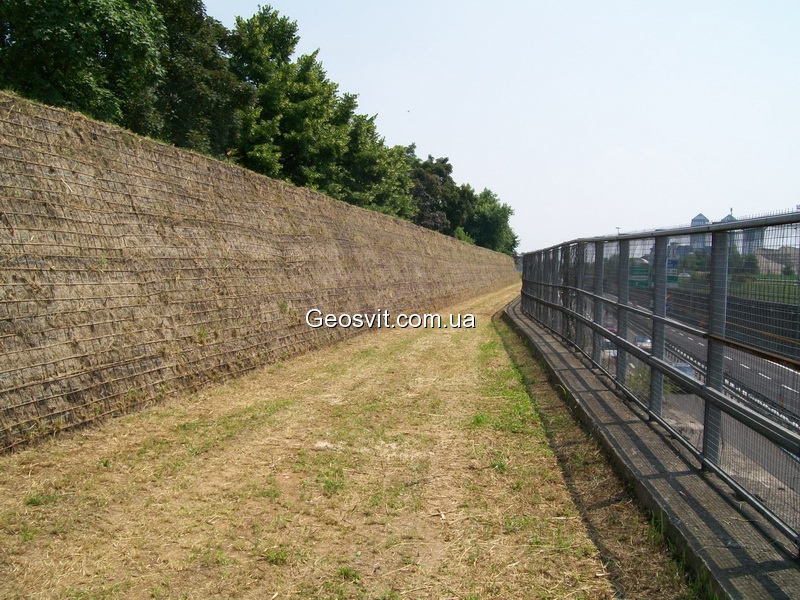

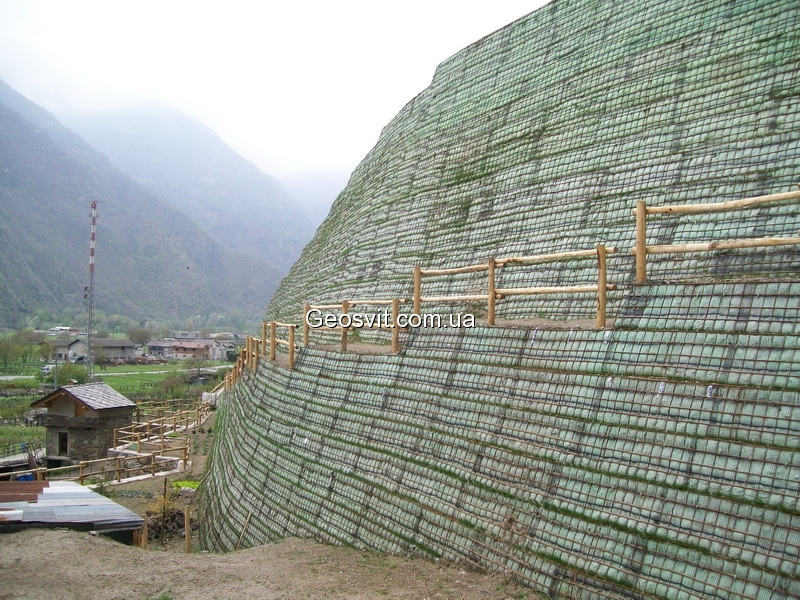

Застосування георешітки TenaxTT
Жорсткі екструдовані георешітки Tenax®TT відносяться до одновісних, тобто матеріал сприймає зусилля, що розтягують, тільки в одному напрямку чим і обумовлюється застосування даного геосинтетичного матеріалу в дорожньому будівництві. Основними областями застосування даної георешітки є армування укосів і спорудження різноманітних армогрунтових консрукцій (армогрунтових підпірних стін), а також стін із застосуванням бетонних облицювальних блоків типу T-block.
