Tenax® LBO

ТENAX LBO (Тенакс ЛБО) – двуосные (двухнаправленные) жесткие экструдированные георешетки из полипропилена (РР) производства компании TENAX Италия.
Георешетка разработана для стабилизации и укрепления грунтов обладающих малой несущей способностью, а так же для армирования зернистых (щебеночных) слоев основания.
Благодаря экструзионному методу производства и двуосному ориентированию георешетка обладает значительной жёсткостью и прочностью как в продольном так и в поперечном направлениях, а благодаря геометрическим характеристикам решетчатой структуры обеспечивается максимальное сцепление со стабилизируемым грунтом или армируемым зернистым материалом. Экструзионный метод производства обеспечивает максимальную жесткость и прочность узлов георешетки которая достигает 100% прочности самого материала.

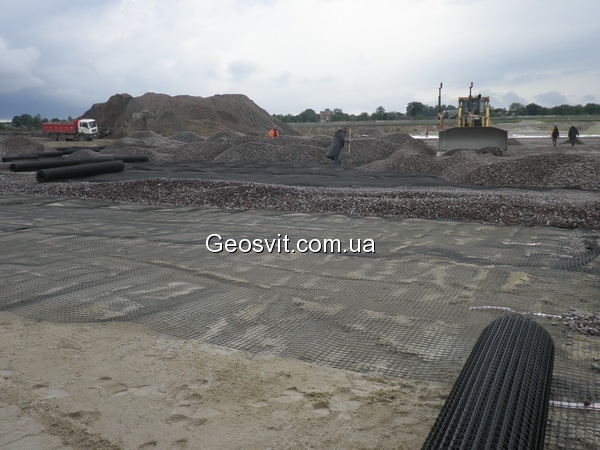

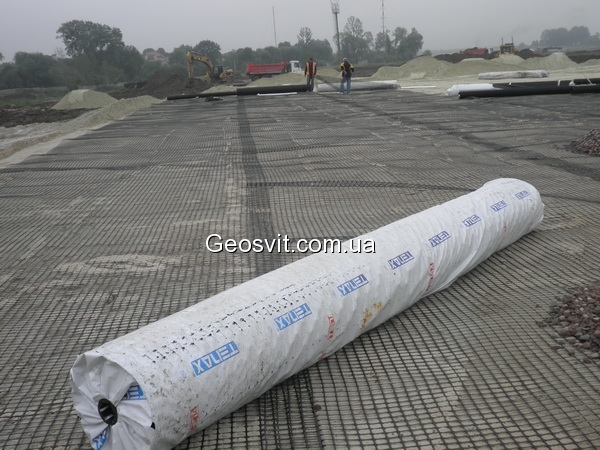

Армирование остнований жесткой георешеткой Tenax LBO - фото 1   Армирование остнований жесткой георешеткой Tenax LBO - фото 2

Армирование остнований жесткой георешеткой Tenax LBO

При строительстве на слабых основаниях или основаниях с малой несущей способностью, осадка грунта во время самого строительстве или по его окончании может привезти к последствиям которые негативно скажутся на сроке службы автодороги, железной дороги, взлетно-посадочной полосы или иного транспортного сооружения, а так же негативно может сказаться при сооружении всевозможных площадок (например возле логистических комплексов или торгово-развлекательных центров). Зернистые и щебеночные слои дорожных одежд или балластной призмы железных дорог  могут вдавливаться в грунты основания, что в свою очередь приводит к деформациям и разрушениям на поверхности автодороги или любой другой площадки. Этого можно избежать путем увеличения несущей способности грунтов и ограничения вертикального смещения щебеночных оснований благодаря использованию жестких георешеток Tenax LBO. Также при сооружении автодорог или площадок на участках с продолными уклонами георешетка Tenax LBO (Тенакс ЛБО) позволяет исключить возможность сдвига зернистых слоев относительно слоя основания.
Ориентированные в двух направлениях георешетки типа TENAX LBO значительно повышают несущую способность грунтов оснований, ограничивают подвижность балласта за счёт взаимозаклинивающего действия (щебень/георешетка), равномерно распределяют нагрузку от транспортных средств тем самым предотвращают появление деформаций на поверхности покрытия.
Георешетки типа TENAX LBO позволяют уменьшить толщину дорожной одежды, за счёт меньшего использования зернистых материалов, увеличить срок службы автодороги, железной дороги или покрытия и тем самымсократить затраты на их обслуживание.

Область применения жестких георешеток Tenax LBO:

  • автомобильные дороги на слабых основаниях;
  • временные и лесные дороги;
  • площадки для стоянки легковых и грузовых автомобилей;
  • площадки возле логистических комплексов и площадки хранения грузов;
  • армирование балластной призмы железных дорог и трамвайных путей;
  • взлетно-посадочные полосы аэродромов;
  • армирование зернистых слоев дорожных одежд;

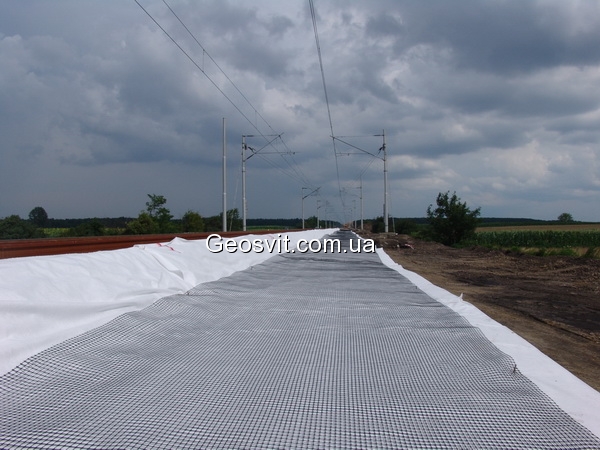

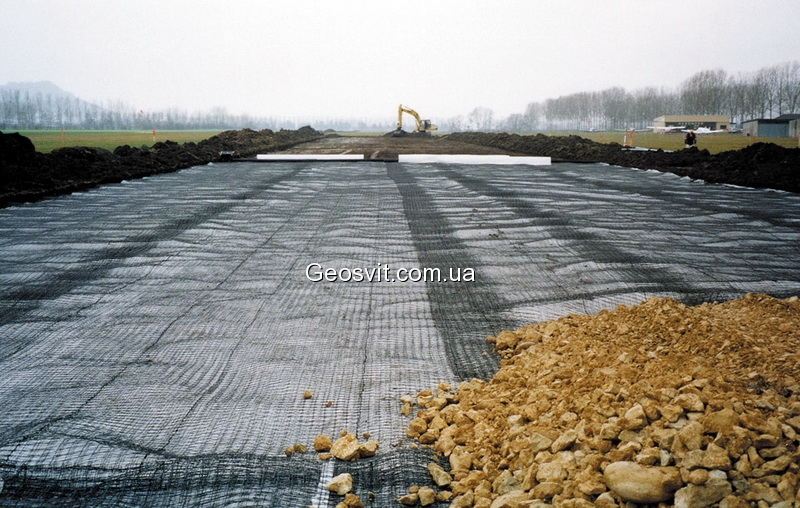

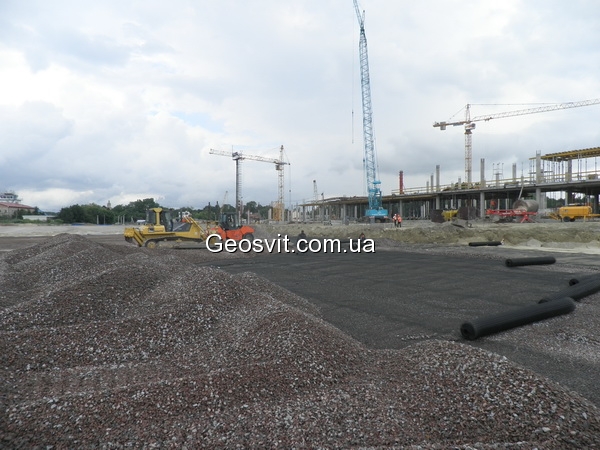

 Использование жеской георешетки Tenax LBO - фото 1     Использование жеской георешетки Tenax LBO - фото 2    Использование жеской георешетки Tenax LBO - фото 3

Использование жеской георешетки Tenax LBO

Преимущества при использовании жестких георешеток Tenax LBO

  • Улучшение механических свойств грунтов;
  • Позволяют использовать неподходящие по характеристикам виды грунтов при строительсве;
  • Уменьшают стоимость дорогостоящих наукоемких проектов;
  • Предотвращают нежелательное смешивание инертных материалов и грунтовоснования;
  • Увеличивают срок службы дорожных одежд, железных дорог и покрытий сокращая при этом затраты на их обслуживание;
  • Позволяют расширять существующие дорожные и железнодорожные насыпи, для увеличения их пропускных способностей, с минимальным уширением конструкции в плане;
  • Сокращают сроки строительства (возможность продолжать работы в зимний период);
  • Повышают устойчивость насыпей;
  • Оптимизируют стоимость строительства.



Технические характеристки жесткой георешетки Tenax LBO

ПоказателиЕд.измTenax LBO
220330440
   Прочность на разрыв
вдолькН/м203040
попереккН/м203040
   Прочность при удлинении 2%
вдолькН/м710,514
попереккН/м710,515
   Прочность при удлинении 5%
вдолькН/м142128
попереккН/м142130
   Паксимальное удлинение при разрыве
вдоль%111111
поперек%101011
    Размер ячеек
 вдоль мм 414035
 поперек мм 31 27 45
Ширина полотнам444
Длина полотна в рулонем1007550

Укладка георешетки Tenax LBO

Двухосная жесткая георешетки имеют одинаковые силовые характеристики как по длине так и по ширине рулона, поэтому для армирования зернистых слоев дорожной одежды либо повышения несущей способности слабых оснований полотна георешетки могут укладываться как параллельно так и перпендикулярно оси земляного полотна.

Применение георешетки Tenax LBO

Очень эффективным является применение георешеток для армирования зернистых слоев конструкций дорожных одежд на участках крутых подъемов или спусков дороги. В этом случае георешетка помимо армирования щебеночного слоя будет препятствовать его сдвигу, поскольку на участках спуска или подъема автомобильной дороги на слои основания передаются значительные усилия сдвига.
