Геотекстиль TippTex®
Tipptex® BS (Тіптекс БС) – нетканий голкопробивний геотекстиль виготовлений зі 100% поліпропілену, виробництва компанії Bonar Geosyntetics Kft. Крім механічного скріплення матеріал піддається наступному термічному скріпленню з двох сторін (Tipptex® BS) або піддається додатковому зміцненню гарячим повітрям (Tipptex® B) що надає матеріалу унікальних властивостей. Геотекстиль Tipptex® поєднує в собі характеристики термічно і механічно скріплених геотекстилів.
Геотекстиль Tipptex® BS виготовляється щільністю від 85 до 350 г/м 2 з межею міцності на розрив від 6 до 30 кН/м.
Геотекстиль Tipptex® B виготовляється щільністю від 400 до 1200 гр/м2 з межею міцності розрив від 24 до 60 кН/м.
Завдяки спеціальним добавкам, матеріал не схильний до дії ультрафіолетового випромінювання (UV), що позитивно його відрізняє від інших голкопробивних геоматеріалів.
Функції геотекстилю Tipptex:
Примітка: У таблиці наведено характеристики найпоширеніших марок геотекстилю TipptexBS. В асортименті виробника є геотекстиль щільністю від 85 гр/м2 до 350 гр/м2 та міцністю від 6кН/м до 30кН/м
- поділ різно фракційних сипких зернистих будівельних матеріалів (наприклад: ґрунт основи – щебінь або пісок – щебінь у конструкціях дорожнього одягу та покриттів);
- підвищення несучої здатності слабких підстав;
- використання певних марок геотекстилю як фільтр у дренажних конструкціях;
- захист від ерозії коли геотекстиль використовується як шар, що розділяє, і зворотного фільтра при захисті поверхонь кам’яним начерком, габіонними матрацами або залізобетонними плитами;
- захист гідроізолюючих HDPE і ПВХ геомембран, обмазувальної або наплавлюваної гідроізоляції плит екструдованого пінополістирольного утеплювача від механічних пошкоджень.
Застосування геотекстилю Tipptex
Основні технічні характеристики геотекстилю Tipptex®B
| Показник | Од. вим | Tipptex®B | ||||||
| 24 | 28 | 30 | 35 | 40 | 50 | 60 | ||
| Поверхнева щільність | г/м 2 | 400 | 500 | 600 | 700 | 800 | 1000 | 1200 |
| Товщина тиску 2 кН/м 2 | мм | 3,4 | 4,0 | 4,5 | 5,0 | 6,0 | 8,0 | 8,5 |
| Прочитання на розрив | ||||||||
| вздовж | кН/м | 24 | 28 | 30 | 35 | 40 | 50 | 60 |
| впоперек | кН/м | 24 | 28 | 30 | 35 | 40 | 50 | 60 |
| Граничне подовження | ||||||||
| вздовж | % | 60 | 60 | 70 | 75 | 80 | 90 | 90 |
| впоперек | % | 60 | 70 | 80 | 80 | 80 | 90 | 90 |
| Стійкість до продавлювання CBR | H | 4500 | 6000 | 7000 | 9000 | 9000 | 11000 | 12500 |
| Продавлювання конусом | мм | 10 | 8 | 6 | 5 | 4 | 2 | 0 |
| Розмір часу 0 90w | мкм | 80 | 80 | 80 | 70 | 70 | 70 | 70 |
| Швидкісний індекс Vl H50 | м/с | 0,05 | 0,03 | 0,03 | 0,03 | 0,02 | 0,02 | 0,02 |
| Водопропускна спроможність | л/м 2 сек | 50 | 30 | 30 | 30 | 20 | 20 | 20 |
| Ширина полотна | м | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Довжина полотна | м | 100 | 100 | 50 | 50 | 50 | 50 | 50 |
Основні технічні характеристики геотекстилю Tipptex®BS
| Показник | Од. вим | Tipptex®BS | ||||
| 9 | 12 | 16 | 25 | |||
| Поверхнева щільність | г/м 2 | 110 | 145 | 200 | 300 | |
| Товщина тиску 2 кН/м 2 | мм | 1 | 1,1 | 1,3 | 1,8 | |
| Прочитання на розрив | ||||||
| вздовж | кН/м | 9 | 12 | 16 | 25 | |
| впоперек | кН/м | 9 | 12 | 16 | 25 | |
| Граничне подовження | ||||||
| вздовж | % | 40 | 40 | 45 | 50 | |
| впоперек | % | 45 | 45 | 45 | 50 | |
| Стійкість до продавлювання CBR | H | 1500 | 2000 | 2800 | 4200 | |
| Продавлювання конусом | мм | 30 | 24 | 19 | 12 | |
| Розмір часу 0 90w | мкм | 90 | 80 | 80 | 70 | |
| Швидкісний індекс Vl H50 | м/с | 0,1 | 0,1 | 0,07 | 0,045 | |
| Водопропускна спроможність | л/м 2 сек | 100 | 100 | 70 | 45 | |
| Ширина полотна | м | 5 | 5 | 5 | 5 | |
| Довжина полотна | м | 100/150 | 100 | 100 | 100 | |
Область застосування геотекстилю Tipptex®
- поділ різно фракційних матеріалів у конструкціях дорожнього одягу автомобільних доріг та майданчиків стоянки автомобілів біля логістичних комплексів та ТРЦ;
- залізничне будівництво, як поділяючий та армуючий матеріал на межі баластної призми залізниць та трамвайних колій з нижчими матеріалами;
- будівництво тимчасових, під’їзних і лісовозних доріг як розділювальний і підсилюючий прошарок на основі конструкції;
- злітно-посадкові смуги аеродромів як шар, що розділяє між бетонними шарами;
- дамби та греблі, матеріал використовується як зворотний фільтр при захисті укосів кам’яним начерком, габіонними матрацами або залізобетонними плитами;
- конструкції з габіонних ящиків і матраців як розділяючий шар і зворотний фільтр;
- армогрунтові підпірні стіни з використанням георешіток, матеріал використовується для запобігання суфозії (висипанню) ґрунту через осередки георешітки;
- дренажні конструкції, коли геотекстиль використовується як довговічний фільтр;
- захист полімерної (геомембрани) або бітумної гідроізоляції від механічних пошкоджень у процесі будівництва та подальшої експлуатації.
Застосування геотекстилю Tipptex
Укладання геотекстилю Tipptex® BS
Колію, яка формується під час будівництва, має бути заповнена відповідним матеріалом з якого сформовано шар перекриття. Заборонено вирівнювати колійність зрізанням нерівностей, оскільки це може зменшити проектну товщину шару
Застосування геотекстилю Tipptex
Геотекстиль Tipptex<sup®BS крім механічного скріплення піддається наступному термічному скріпленню з двох сторін, що надає матеріалу унікальних властивостей, що поєднують характеристики термічно і механічно скріплених геотекстилів. Геотекстилі вироблені за нетканою технологією при будівництві та ремонті автомобільних доріг, а також інших об'єктів дорожньої інфраструктури, можуть виконувати цілу низку функцій тому вони мають найширше застосування.
При будівництві об'єктів природоохоронного та гідротехнічного призначення інженерам часто ставлять завдання захистити споруди від попадання рідин та газів. Для вирішення подібних завдань вдаються до влаштування систем ізоляції. У ряді випадків, такі системи звуться протифільтраційних екранів.

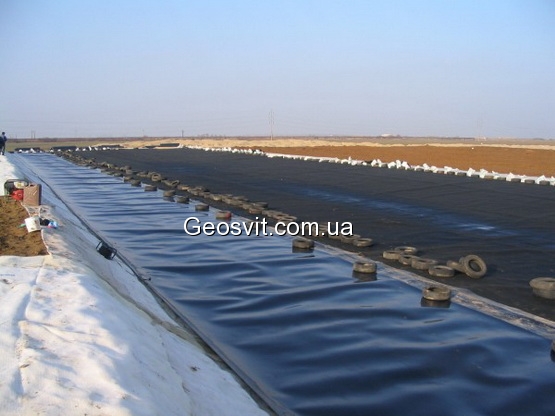

У деяких випадках, застосовуючи плівкові геомембрани або гідроізоляційні матеріали, що напилюються, на межі контакту ізоляції з грунтами проектом передбачається захисний шар. Цей шар повинен прийняти на себе всі механічні навантаження, що виникають у системі гідроізоляції як при монтажі, так і в процесі експлуатації об'єкта. З цією метою найбільше доцільно застосувати нетканий зміцнений геотекстиль типу Tipptex.
