Хранение и транспортирование рулонов. Рулоны материала не обходимо хранить на сухой, чистой и ровной поверхности. Допустимое количество складирования рулонов один на один не должно противоречить требованиям производителя  и не превышать 5 рядов. Для предотвращения излома жесткой сердцевины на которую намотана георешетка (пластиковая труба диаметром 110мм) запрещено складировать рулоны накрест. Снятие заводской упаковки необходимо производить непосредственно перед укладкой материала в конструкцию. Подготовка основания перед укладкой георешетки. Основание должно быть подготовлено перед началом укладки полотен георешетки Armatex^®G, не содержать глыб и каменных материалов (размером более 70…120мм), корней деревьев, строительного мусора и т.п. для предотвращения повреждения материала при его раскатывании. Неровности поверхности должны быть исправлены: выпуклости срезаны, пониженные участки засыпаны. Если условия позволяю целесообразно выполнить пробную раскатку полотен георешетки для выявления дефектов основания. При необходимости выравнивания основания следует применять легкую строительную технику (например, легкие бульдозеры) для того, чтобы наносить минимальные нарушения естественной структуре грунта основания. Для оснований с малой несущей способностью, таких как торфяные болота, следует избегать снятия верхнего растительного слоя, используя прочность его корневых переплетений. Тем не менее, вся поверхностная растительность должна быть срезана до уровня грунта. В целом, подготовка основания должна отвечать параметрам устойчивости геосинтетического материала к механическим повреждениям. Укладка георешетки. После подготовки основания раскатывается полотно георешетки в соответствии с направлением отсыпки зернистого слоя перекрытия или другого вышерасположенного материала. Для предотвращения повреждаемости георешетки, запрещается тянуть полотно материала по основанию до места укладки. Георешетка Armatex^®G для усиления слабых оснований может укладываться горизонтально как отдельная прослойка или укладываться в конструкции грунтовых насыпей в виде замкнутых или полузамкнутых обойм.

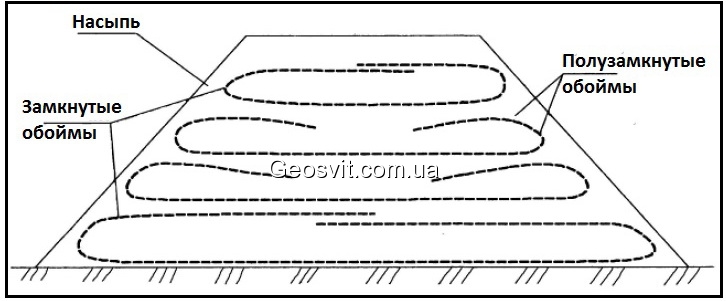

Схема замкнутых и полузамкнутых обойм

Если георешетка Armatex^®G укладывается в качестве отдельной горизонтальной армирующей прослойки, и она имеет одинаковые силовые характеристики (прочность в продольном и поперечном направлениях) как по длине так и по ширине полотна, возможна укладка отдельных полотен как перпендикулярно так и параллельно оси земляного полотна.



Направления раскатки равнопрочных георешеток

Рулон георешетки должен быть уложен и раскатан максимально ровно. Волны и складки необходимо разравнивать подтягиванием краев с их последующим креплением к основанию при помощи металлических нагелей с шагом 2,0…2,5м.

Конструкция металлического нагеля

Величина нахлестов материалов по ширине полотна георешетки Armatex^®G должна составлять не менее 0,30…0,50м, а по длине полотна не менее 0,50…0,70м. На участках залегания грунтов с очень малой несущей способностью, где можно ожидать черезмерную осадку конструкции во времени, или при укладке полотен на дно водоемов величина нахлестов должна будет увеличена до 1,50…2,50м. На горизонтальных кривых или в местах поворотов трассы полотна должны быть прирезаны и уложены одно на одно в направлении поворота на предыдущее полотно слоя. Места соединения полотен должны быть скреплены скобами или пришпилены нагелями с шагом приблизительно 1,0-1,5 м.

Раскатка и соединение полотен георешетки ArmatexG



           Прирезка полотен.                         Укладка отдельных полотен на повороте.

Контроль качества укладки георешетки. Прежде чем производить обратную засыпку, геополотна должны быть осмотренные инспектором на предмет их повреждений (отверстий, прорывов и т.п.). Места значительных дефектов (разрывы и надрезы линейные размеры которых превышают 30см) должны быть отремонтированы новым полотном, уложенным поверх поврежденной площади с необходимыми нахлёстами 0,15…0,2м в каждую сторону от повреждения. Если такой ремонт осуществить не удается, то поврежденное полотно необходимо заменить на новое. Обратная засипка полотен георешетки Для предотвращения повреждаемости полотен георешетки Armatex^®G запрещается проезд транспортных средств и строительной техники непосредственно по не перекрытому материалу. Заезд техники разрешен если толщина слоя перекрытия (материала который предусмотрен проектной документацией) между колесом автомобиля и полотном георешетки составляет не менее 150…300мм. Минимальная величина слоя перекрытия должна составлять 200мм (150мм для оснований с модулем упру гости выше 30 МПа). Для оснований с малой несущей способностью для отсыпки первого слоя перекрытия не обходимо использовать легкие машины и механизмы. Разгрузка и дальнейшее распределение материала перекрытия полотен георешетки выполняется по схеме «от себя» т.е методом надвижки.

Разгрузка и распределение материала засыпки по полотну георешетки

Схема распределения материала засыпки по площади георешетки

При устройстве армирующих прослоек из георешетки Armatex^®G в виде полузамкнутых или замкнутых обойм, для предотвращения высыпания материала засыпки через ячейки георешетки, в торцевых частях необходимо предусмотреть укладку в торцевой части геотекстиля.

Геотекстиль в торцевой части георешетки

Для лучшего уплотнения материала засыпки георешетки в торцевых частях, возможно использование съемной временной опалубки либо укладка в торцевых частях мешков заполненных грунтом либо использование в торцах засыпку зернистым материалом.

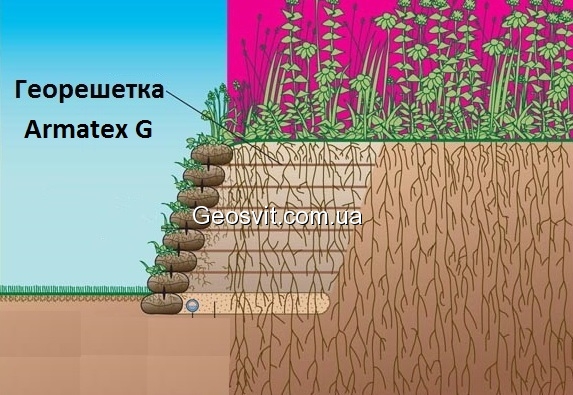

Варианты устройства торцевых заворотов георешетки

При устройстве усиления основания путем укладки георешетки Armatex^®G в виде замкнутой обоймы работы выполняют в следующем порядке. Сперва от рулона отматывают часть георешетки длиной приблизительно 10м, а потом уже раскатывают рулон перпендикулярно оси земляного полотна. После этого выполняют аналогичную операцию с другим рулоном только с противоположной стороны земляного полотна. Т.е раскатывание рулонов производят в шахматном порядке то с одной, то с другой стороны земляного полотна. Такая технология после замыкания обоймы не позволит создать ослабленное место в виде одного продольного нахлеста, а они будут располагаться так же в шахматном порядке то с одной, то другой стороны земляного полотна.

Последовательность устройства замкнутой обоймы

Уплотнение слоя засыпки. Первый слой грунта перекрытия уплотняется самосвалами которые привозят грунт и бульдозерами, которые его разравнивают, а после этого, в зависимости от материала перекрытия гладковальцевым или пневмоколесным катком. Для предотвращения повреждаемости геотекстиля запрещается проезд уплотняющих машин и механизмов непосредственно по полотну материала. Организация движения техники. Для предотвращения сдвига параллельно уложенных полотен Armatex^®G, на первом грунтовом или зернистом слое перекрытия георешетки, развороты техники не допускаются. Развороты техники разрешены только за пределами площади покрытой георешеткой. На очень слабых грунтах, где георешетка должна обеспечивать эффект усиления, необходимо предусмотреть предварительное натяжение полотен. Для предварительного натяжения могут использоваться проезды автомобилей на пневмоходу, например, самосвалы. Колея, которая формируется во время строительства, должна быть заполнена соответствующим материалом из которого сформирован слой перекрытия. Запрещено выравнивать колейность срезанием неровностей, поскольку это может уменьшить проектную толщину слоя перекрытия над полотном георешетки.

Засыпка колеи после уплотнения слоя на слабом основании

Заезд техники разрешен если толщина слоя перекрытия (материала который предусмотрен проектной документацией) между колесом автомобиля и полотном георешетки составляет не менее 150…300мм. Минимальная величина слоя перекрытия должна составлять 200мм (150мм для оснований с модулем упру гости выше 30 МПа). На очень слабых основаниях отсыпание насыпи с использованием армирующих и усиливающих георешеток Armatex^®G можно выполнять в следующей последовательности.

Последовательность отсыпки грунта поверх георешетки на слабом основании (поперечный профиль)

1-Укладка полотен георешетки; 2-Отсыпка подъездных дорог либо торцевых частей насыпи; 3-Отсыпка внешних секций насыпи для анкеровки георешетки; 4-Отсыпка центральной части; 5-Отсыпка откосных частей; 6-Отсыпка верхней части насыпи.
